泰克示波器如何运用眼图教程

示波器作为电子工程师常用的仪器，主要用来观察电信号，现在的数字示波器还加入了频谱分析功能。平常用到的主要是测量电信号波形，抓取快速变化信号。现今示波器的功能越来越强大，示波器已不只是简单的看波形，近有很多客户想用示波器吧来测眼图，那么如何测眼图呢？哪一款示波器可以测眼图呢？锐克天成告诉您如何用泰克的示波器测量波形眼图，充分发挥泰克示波器在通信行业的价值。

众所周知，眼图是观测高速数字通信链路信号质量的有效方法，它可以帮助工程师分析码间串扰等通信质量的问题。如果工程师需要对眼图深入分析，如过冲、抖动等参数，此时需要在高端示波器(例如DPO7354C)上安装相应的分析软件才能作出准确分析。但是如果工程师的经费有限，或者手头没有高端示波器，却需要在示波器上观察眼图，了解信号的大致情况，进行简单的测量，那么使用泰克DPO2000B，MSO2000B，MDO3000，DPO4000B，MSO4000B，MDO4000B系列等经济型示波器上，就可以通过简单的设置来实现眼图测量，具体设置如下：

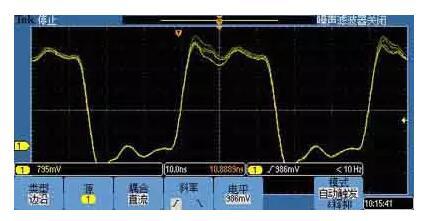

1、用边沿触发时观测到的信号

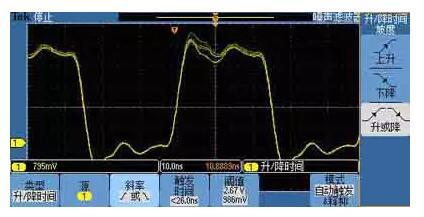

2、选择触发方式为升/降时间，斜率改为升或降

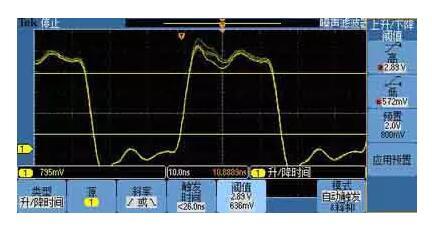

3、将触发阈值高低电平调整到适合的位置，好低值在10%－20%左右，高值在80％－90％附近，来表示升降时间触发的阈值范围

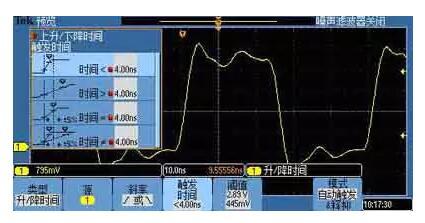

4、根据被测信号(估计出来)的上升下降时间大约大小，选择触发时间小于该时间

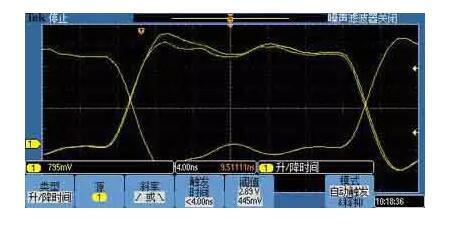

5、设置好后看到的波形如图，此时没有累积的效果

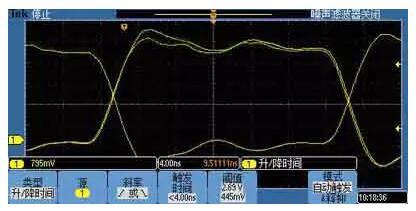

6、打开余晖的功能，并且调高波形亮度，可以观测到是否有异常信号发生

总之，使用这些泰克经济型示波器观测眼图，不仅经济实惠，而且可以根据实际的被测信号，灵活方便的设置电平阈值和触发时间，是用示波器观测眼图经济实用的方案。
