泰克低噪声纹波探头指南告诉您，探头对测试有多重要！

当今大多数电子设计都要求不同的供电电压才能正确运行。事实上，一块电路内部许多元器件都要求多种电压，特别是高度集成的片上系统及多种技术接口在一起的微处理器设计。

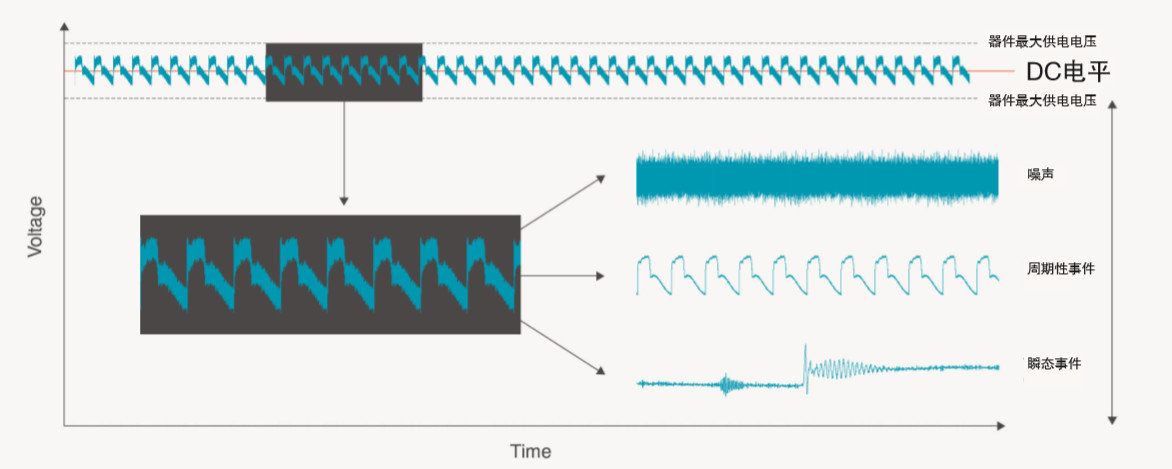

DC 电源噪声的组成成分

由于许多因素，执行DC低噪声纹波探头测量正变得越来越困难，面对挑战，怎样才能保证系统的每个部分都获得正确的功率，来满足其需求？

1、带宽

现在，随着设计尺寸和供电电压缩小，容差也在缩小。我们在分析配电网络时，更多地是把它作为传输线环境来看待，考察的是交叉耦合、线路阻抗和共振区。

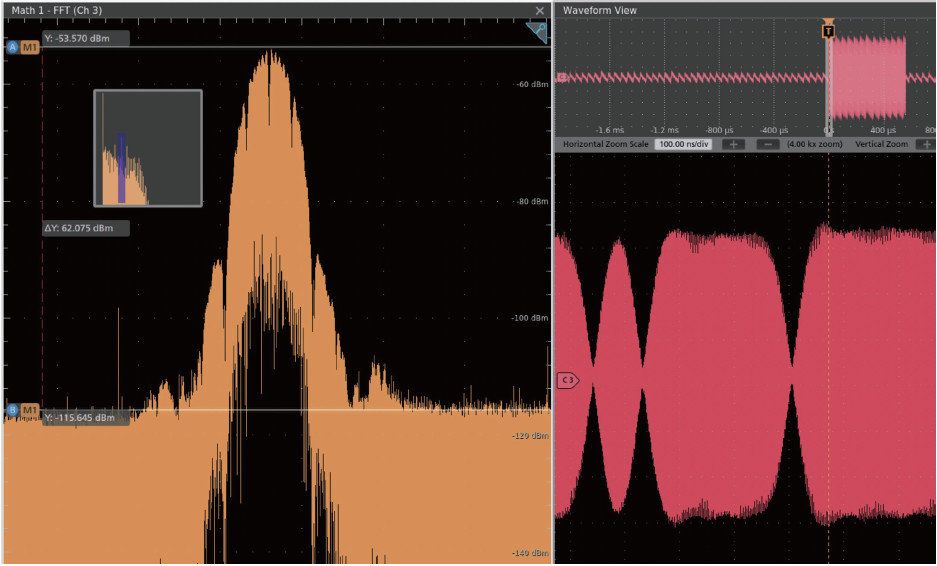

必需注意，电源转换器件的基础开关频率可能相对较慢，但边沿速度和上升时间一般要快得多，以帮助降低开关损耗。这些边沿和其他干扰源可能会激发配电网络，以高得多的频率产生噪声和谐波。视目标器件和电路功能，更高阶谐波可能会干扰操作。

因此，选择的示波器和探头必须拥有足够高的带宽，以查看这些事件，诊断与高频干扰有关的问题。泰克提供1GHz和4GHz低噪声纹波探头，直接满足了这一求。


2、管理测量系统和环境噪声

随着供电电压变得越来越小，由于工艺形状不断缩小，必须进行低噪声测量，以查看DC电源上存在的小的方差。此外，许多设计对待功率完整性的态度越来越严肃。其带来的影响之一，是每个电源的容限越来越紧张。

为测量这一特点，示波器不仅要有超低噪声，以查看这些事件，而且连接到示波器上的任何探头给测量带来的噪声也应非常小。测量设备增加的噪声越小，看到的信号即器件实际行为的信心也就会越高。

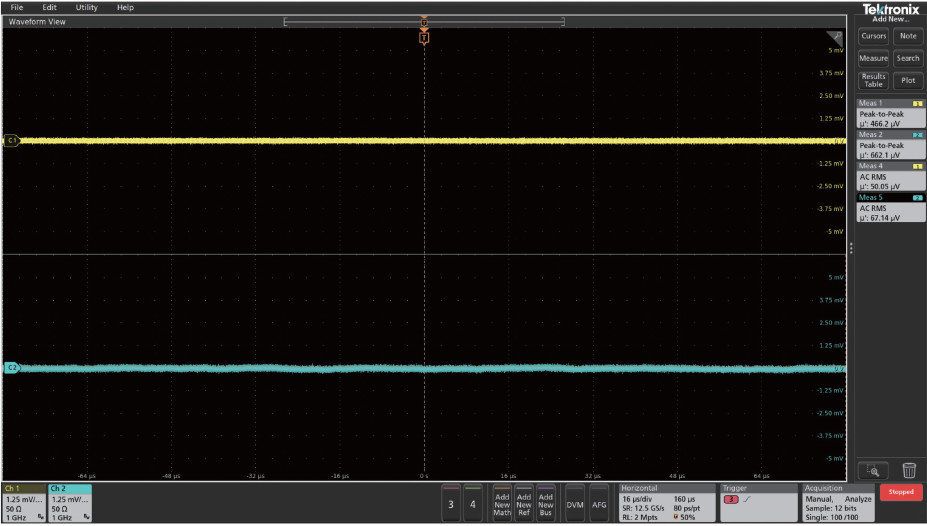

对仪器和连接的任何探头进行基准噪声测量，可以让用户了解整体系统噪声性能。简单的测量，比如在没有应用信号时输入上存在的电压的峰峰值和RMS，可以迅速比较探测系统的附加噪声。

3、选择适当的示波器输入耦合设置

许多设计拥有大容量供电电压，会通过各种DC/DC转换器滤除获得各种IC和系统要求的供电电压。一般来说，大容量供电电压要比IC需要的电压高出很多倍。例如，汽车会把12V DC转换成不到1V的供电电压，满足信息娱乐和人身安全系统中的处理器运行需求。

数据中心中通常会通过12、24或48V DC电源为服务器供电，然后再在主板上转换成其他供电电压。能够查看链条上从供电输出到IC引脚的每个环节，可以帮助工程师识别从其他电压域传递过来的噪声。
