超全解析视频！泰克示波器HDMI 2.1自动化测试方案待您解锁！

新的HDMI2.1规范增加了8K分辨率和eARC的支持，给产品开发和测试带来了诸多挑战。

目前HDMI 2.1 CTS规范已经全面发布，泰克作为HDMI forum批准的解决方案供应商，所提交的FRL TX/X,eARC TX/RX的测试实现方法也全部得到了HDMI组织的批准。其全自动化的测试方案，解决了HDMI2.1 FRL模式下8K source测试和8K sink测试的诸多挑战。

比如码型和速率的自动控制和切换，线缆衰减的模拟，通道之间的串扰以及接收端芯片均衡的模拟，测试过程中4个lane的单端差分测试的连接自动切换等，以更高测试效率来协助客户加速产品开发验证的进程。

专家为您详细解析HDMI 2.1测试方案

演讲主题一：HDMI 2.1 自动化测试方案

新HDMI2.1 规范增加了8K分辨率和eARC支持，给产品开发和测试带来了诸多挑战。目前HDMI 2.1 CTS规范已全面发布，泰克作为HDMI forum批准的解决方案供应商，所提交的FRL TX/X, eARC TX/RX的测试实现方法也全部得到了HDMI 组织的批准。

讲座详细介绍了HDMI 2.1的规范更新，泰克对于FRL TX/RX, eARC TX/RX全自动化测试方案的详细实现过程，方便大家理解测试方案和选择。针对追求更高音质eARC产品，泰克同样也提供了完整方案，实现eARC TX和eARC RX产品的快速验证。

演讲内容提前剧透

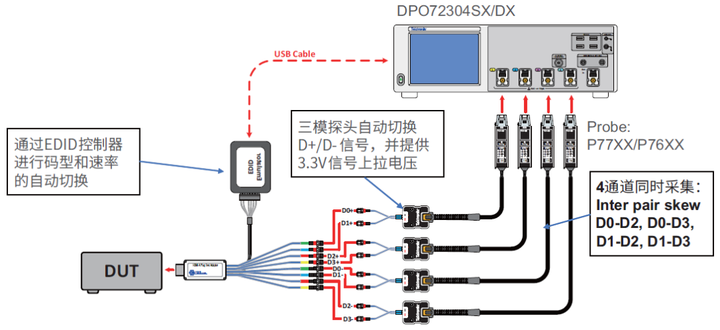

1、HDMI 2.1 FRL TX测试方案

• HDMI 2.1方案MOI已获HDMI协会组织的一致性规范批准
• HDMI认证中心(ATC)已正式采用泰克HDMI 2.1方案
• 支持4通道符合CTS规范的>20GHz全带宽同时采集，高效省时
• 真正的全自动化，过程中无需任何人工干预，一次连接且测试中无须改变任何连接，DUT的测试码型和速率切换实现全自动控制。需要45次采集90个波形！全部测试完成约1个小时左右，采集分析速度卓越！
• 整体方案完全向下兼容HDMI 2.0/1.4b
• 自动捕获波形，分析和生成详尽的测试报告
•
2、HDMI 2.1 FRL RX测试方案
•
  • HDMI 2.1 RX方案MOI已获HDMI协会组织的一致性规范批准
  • HDMI认证中心(ATC)已正式采用泰克HDMI 2.1 RX测试方案
  • 信号源直接生成包含Sj, Rj和规范要求的Cable emulator效应的各种类型的CTS码型
  • 信号对内的skew，输出电压幅度和偏置均由Magicbox(AWG-HD)来进行自动控制
  • 软件通过EDID控制器自动对DUT进行误码读取，判断每个压力测试条件下的误码率
  • 全自动化完成测试过程，无需人工干预。自动生成测试报告
  • 一次校准后即可长时间使用，无需重复校准
