SSA3000X-R 实时频谱分析仪
-
型号：SSA3000X-R
- 频率范围从9 kHz ~ 7.5 GHz
- 高实时分析带宽40 MHz
- 100% POI 短信号持续时间 7.2 us
- 频谱图采集量50000 帧
- 显示平均噪声电平 DANL -165 dBm/Hz （典型值）
- 相位噪声< -98 dBc/Hz（1 GHz，偏移 10 kHz，典型值）
- 标配矢量网络分析VNA功能以及DTF功能
品牌：鼎阳(SIGLENT)
SSA3000X-R 系列实时频谱分析仪
Real-Time Spectrum Analyzer
9 kHz ~ 7.5 GHz 宽频覆盖、25 MHz 实时分析带宽、频率模板触发、标配跟踪源与前置放大器
7.5 GHz | 25 MHz | -98 dBc/Hz | -165 dBm/Hz |
频率范围 | 实时分析带宽 | 相位噪声 | DANL |
产品定位
SSA3000X-R 系列实时频谱分析仪是具有多种功能的射频测量仪器，采用成熟的射频和数字中频处理技术，性能出色，体积小巧，操作便捷。频率范围覆盖 9 kHz 至 7.5 GHz，分辨率带宽低至 1 Hz，显示平均噪声电平低于 -165 dBm/Hz，全幅度精度优于 0.7 dB。独特的无间隙频谱测量及触发功能，精准捕获被强信号掩盖的小信号，特别适用于复杂电磁环境中的信号调试与分析。标配前置放大器、跟踪源、远程控制指令集及 EasySpectrum 上位机软件。
核心特性
1. 性能优异的实时频谱分析
| 频率范围9 kHz 到 7.5 GHz，最小分辨率带宽 1 Hz，显示平均噪声电平低于 -165 dBm/Hz，全幅度精度优于 0.7 dB。标配前置放大器、跟踪源、远程控制指令集、EasySpectrum 上位机软件；选配传输响应、驻波比测量、信号功率测量、EMI 预兼容测试。 |
2. 矢量网络分析

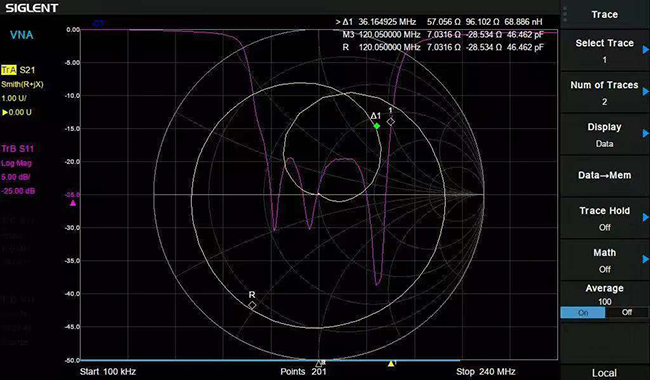

频率范围从最低100 kHz 到最高 7.5 GHz，支持幅度和相位响应同时测量，矢量 S11 和 S21 参数同时测量。单端口方向性 40 dB，传输动态范围超过 70 dB。显示格式包括反射/传输系数、回波/插入损耗、相位、群时延、驻波比、Smith 圆图、极坐标圆图等。DTF 电缆和天线测量可完成电缆故障点定位、阻抗分析等功能。 |
|
3. 高速稳定的实时频谱采集与显示
| 可设定频率模板触发功能，无缝采集分析被测信号，适用于观测分析小信号和跳频信号。可选实时分析带宽：标配 25 MHz，选配 40 MHz。100% POI 最短信号持续时间 7.2 μs，频谱图采集量 50000 帧。提供光谱图、概率密度谱和时间功率等多种显示方式。 |
4. 丰富的测量功能
频谱分析模式：最小 1 Hz 分辨率带宽和低至 -165 dBm/Hz 的 DANL；实时频谱模式：支持 Density、3D、Spectrogram、PvT 等多种显示方式；调制分析模式：支持 AM/FM，ASK/FSK/PSK/MSK/QAM 测量分析；反射驻波测量：使用外置电桥实现 S11 电压驻波比测量；EMI 预兼容测试：标配对数频率轴和限制线，可选配 EMI 滤波器和准峰值检波器。 |
|
关键参数概览
频率范围 | 9 kHz ~ 3.2 / 5.0 / 7.5 GHz |
分辨率带宽（RBW） | 1 Hz ~ 3 MHz |
相位噪声 | < -98 dBc/Hz@1GHz, 10kHz offset（典型值） |
DANL | 低于 -165 dBm/Hz（典型值） |
全幅度精度 | < 0.7 dB |
实时分析带宽 | 标配 25 MHz / 选配 40 MHz |
100% POI | 7.2 μs |
前置放大器 | 标配 |
跟踪源（TG） | 100 kHz ~ 7.5 GHz，标配 |
VNA 频率范围 | 100 kHz ~ 7.5 GHz |
型号对比
型号 | 频率范围 | 实时分析带宽 | 相位噪声 | 跟踪源 |
SSA3032XR | 9 kHz ~ 3.2 GHz | 25 MHz（选配40 MHz） | < -98 dBc/Hz | 标配 |
SSA3050XR | 9 kHz ~ 5.0 GHz | 25 MHz（选配40 MHz） | < -98 dBc/Hz | 标配 |
SSA3075XR | 9 kHz ~ 7.5 GHz | 25 MHz（选配40 MHz） | < -98 dBc/Hz | 标配 |
应用领域
● 无线连接与移动通信 — 宽带信号捕获与分析
● 矢量网络分析 — 天线与电缆测量、DTF 故障定位
● EMI 预兼容测试 — 辐射干扰和强度检测
● 教育与科研 — 通信和微波实验课程
● 物联网信号测试 — 射频教育实验与噪声系数测试
● 通用射频测试 — AM/FM/ASK/FSK/PSK/MSK/QAM 调制分析
选件与软件生态
软件选件涵盖模拟调制分析（SSA3000XR-AMA）、高级测量套件（SSA3000XR-AMK，含信道功率、邻道功率比、占用带宽、时域功率、载噪比、三阶交调、谐波分析、瀑布图）、EMI 测量套件（SSA3000XR-EMI，含 EMI 滤波器和准峰值检波器）、40 MHz 实时分析带宽升级（SSA3000XR-RT40）、数字调制分析（SSA3000XR-WDMA，ASK/FSK/PSK/MSK/QAM）等。附件生态丰富：标配 USB 数据线、电源线、快速指南；选配 N/SMA 同轴线缆、反射电桥（UkitSSA3X）、N 型/3.5mm 机械校准件、SRF5030T 近场探头套件、SEM5040A 人工电源网络、SVA-TB01 射频实验教学板、机架安装套件、USB-GPIB 适配器等。
标配 EasySpectrum 上位机软件，支持远程控制和数据采集；另有 SigScopeLab 通用软件平台、SigIQPro 信号生成软件、SigVSA 矢量信号分析软件，以及 LabVIEW 驱动，便于集成自动化测试系统。支持网页控制，可通过浏览器远程操作仪器。
详细技术参数请参见官方数据手册
