SSA1000X系列频谱分析仪
-
型号：SSA1000X系列
- 频率范围从9 kHz ~ 1.5 GHz
- 显示平均噪声电平 DANL -155 dBm/Hz （典型值）
- 相位噪声< -99 dBc/Hz（1 GHz，偏移 10 kHz，典型值）
- 全幅度精度<1.2 dB
- 小分辨率带宽（RBW）1 Hz
品牌：鼎阳(SIGLENT)
SSA1000X 系列频谱分析仪
Spectrum Analyzer
超乎想象的入门级频谱分析仪 — 性价比极高的选择
1.5 GHz | 1 Hz | -99 dBc/Hz | -155 dBm/Hz |
频率范围 | 最小RBW | 相位噪声 | DANL |
产品定位
SSA1000X 是鼎阳科技面向入门级用户和教学实验的经济型频谱分析仪，覆盖 9 kHz 至 1.5 GHz 频段。继承了 SSA3000X 系列成熟的射频和数字中频处理技术，功能多样，性能出色，体积小巧，操作便捷，各项指标均达到了同类产品的国际领先水平，同时价格在同级别产品中也颇具竞争力。标配前置放大器、远程控制指令集、EasySpectrum 上位机软件；选配跟踪信号源、传输响应测量、驻波比测量、信号功率测量及 EMI 预兼容测试功能。
核心特性
1. 超乎想象的入门级频谱分析仪
| 扫宽覆盖9 kHz 至 1.5 GHz，最小分辨率带宽 1 Hz。显示平均噪声电平低于 -155 dBm/Hz，全幅度精度优于 0.7 dB，相位噪声低于 -98 dBc/Hz。标配前置放大器、远程控制指令集、EasySpectrum 上位机软件；选配跟踪信号源、传输响应测量、驻波比测量、信号功率测量及 EMI 预兼容测试功能，在同级别产品中性价比极高。 |

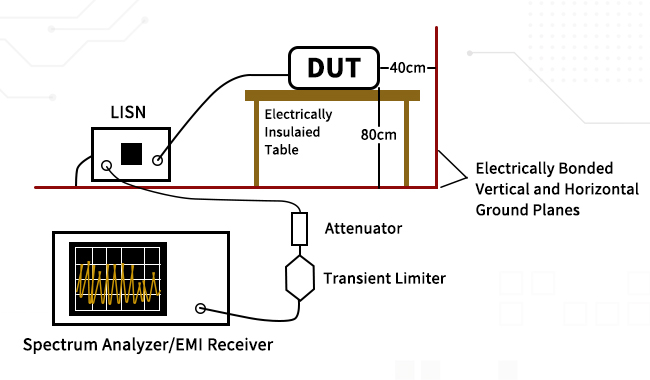

2. 低成本的EMI预兼容测试方案
在 EMI 诊断和预兼容测试方面有丰富的功能和附件支持。测试补偿（Correction）：针对探头、天线、LISN、电缆的频响补偿功能；限制线判断（Limit）：加载 EMI 国际标准限制线或用户自定义限制线；符合 CISPR 16 的 EMI 滤波器和准峰值检波器，可配置准峰值的测量驻留时间。配合 SRF5030T 近场探头套件、SEM5040A 人工电源网络及 EasySpectrum 上位机软件，支持完整的 EMI 预兼容测试自动化流程。 |
|
3. 信号功率测量
| 具备丰富的无线通信信号功率测量功能：信道功率（CHP）、邻道功率比（ACPR）、占用带宽（OBW）、时域功率（T-Power）、三阶交调分析（TOI），以及频谱监测瀑布图（Spectrum Monitor），全面覆盖无线通信信号质量评估需求。 |
关键参数概览
频率范围 | 9 kHz ~ 1.5 GHz |
分辨率带宽（RBW） | 1 Hz ~ 1 MHz |
相位噪声 | < -99 dBc/Hz@1GHz, 10kHz offset（典型值） |
DANL | 低于 -155 dBm/Hz（典型值） |
全幅度精度 | < 0.7 dB（典型值） |
频率分辨率 | 0.01 Hz |
前置放大器 | 标配 |
跟踪源（TG） | 选配 |
信号功率测量 | 选配（CHP/ACPR/OBW/T-Power/TOI） |
EMI 预兼容测试 | 选配（含 EMI 滤波器和准峰值检波器） |
型号对比
型号 | 频率范围 | 相位噪声 | DANL | 跟踪源 |
SSA1015X-C | 9 kHz ~ 1.5 GHz | < -99 dBc/Hz | < -155 dBm/Hz | 选配 |
应用领域
● 教学实验 — 入门级用户及教学实验首选
● EMI 预兼容测试 — 低成本 EMI 诊断和预兼容测试方案
● 无线通信信号分析 — 信道功率、邻道功率比、占用带宽等测量
● 射频教育 — 配合射频教育套件使用
● 物联网信号 — 物联网信号生成与分析方案
● 噪声系数测试 — 基于频谱分析仪的噪声系数测试方案
选件与软件生态
软件选件涵盖 AM/FM 调制分析（SSA3000XP-AMA）、高级测量套件（SSA3000XP-AMK，含邻道功率比、占用带宽、信道功率、时域功率、载噪比、三阶交调、谐波分析）、数字调制分析（SSA3000XP-DMA，ASK/FSK/MSK/PSK/QAM）、EMI 预兼容测试套件（SSA3000XP-EMI，含 EMI 滤波器和准峰值检波器）、反射测量软件（SSA3000-Refl，需与反射电桥 RB3X25 配套使用）等。附件生态丰富：标配 USB 数据线、电源线；选配 RB3X25 反射电桥、N/SMA 同轴线缆、SRF5030T 近场探头套件、SEM5040A 人工电源网络、便携软包（BAG-S2）等。
标配 EasySpectrum 上位机软件，支持完整的 EMI 预兼容测试自动化实施流程；另有 LabVIEW 驱动程序、IVI-C 驱动编程接口。标配远程控制指令集，可通过浏览器远程操作仪器，方便集成自动化测试系统。
详细技术参数请参见官方数据手册
