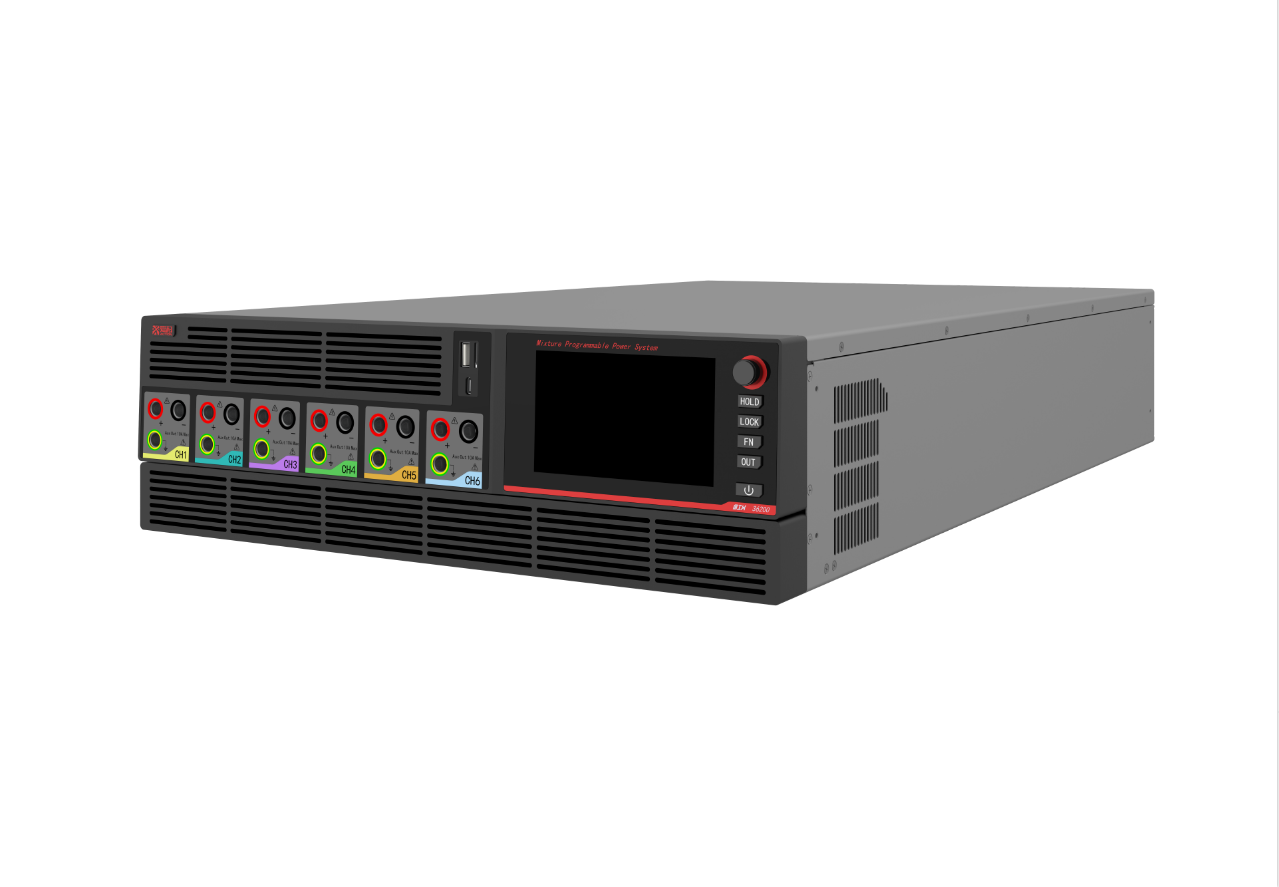

交流输入
AC Input

接线方式/Connection

3ph+PE(L1/L2/L3+PE)

2ph+PE(L1/L2+PE或L/N+PE)

额定电压/Rated Voltage

(200～480)Vac

L1-N: (200-240)Vac
L1-L2: (200-440)Vac

额定频率/Rated Frequency

50/60Hz

频率范围/Frequency Range

47Hz～63Hz

功率因数/Power Factor ①

0.99

通道参数
Channel Spec.

能量内循环/Internal Energy Circulation

整机损耗不大于主机系统配电功率

非能量内循环/ Non-energy Internal Circulation

整机输入功率不大于主机系统配电功率

最大通道数/Channel Number

6

通道功率/Channel Power

Max 3kW

绝缘/Insulation

绝缘电阻
Insulation Resistance

输入-PE/Input-PE

500Vdc，大于30MΩ（25℃，70%RH）

耐压
Withstand Voltage

输入-PE/Input-PE

2210VAC

接口/Interfaces

接口/Interfaces

控制接口/Control interfaces

LAN：RJ45连接器
USB：Type-A USB 2.0、Type-C、Type B
TF卡槽，HDMI

标准/Standards

安全/Safety

IEC/EN 61010-1:2010

电磁兼容/EMC

IEC/EN 61326-1,classA

环境/Ambient

温度
Temperature

工作/Operation ②

0℃～50℃

存储/Storage

-20℃～70℃

湿度
Humidity

工作/Operation

≤ 80%. Not condensing

存储/Storage

≤ 90%. Not condensing

高度/Altitude

≤2000m

其它/Others

尺寸/Dimensions

W435×H132×D750mm(without handle)

重量/Weight（without modules）

15kg

注释：
①：额定输入电压，额定输出功率的条件下；
②：工作温度超过40℃功率降额,详细降额要求见用户手册。

基本信息/Basic Information

输出模式/Output Mode

AC,AC+DC,DC,DC+AC

额定直流电压/Rated DC Voltage

630V

额定交流电压/Rated AC Voltage

450V

直流电流/DC Current Range

0～16A

交流电流/AC Current Range

0～16A

额定功率/Rated Power

3000VA

1650VA

最大效率/Max Efficiency

94%

90%

交流电压/AC Voltage

设置范围/Setting Range

0～472.5V ＠0.001Hz～200Hz
0～300V ＠200Hz～2000Hz
0～200V ＠2000Hz～3000Hz
0～100V ＠3000Hz～5000Hz

设置精度/Setting Accuracy ①

±(0.01%+0.05%F.S.)＠15Hz～400Hz
±(0.1%+0.2%F.S.)＠400Hz～3000Hz
±(0.2%+0.2%F.S.)＠3000Hz～5000Hz

设置分辨率/Setting Resolution

10mV

直流分量/DC offset ②

±20mV

失真度/Distortion ③

≤0.25% ＠50/60Hz
≤0.5%  ＠15Hz～400Hz
≤1%    ＠400Hz～1500Hz
≤3%    ＠1500Hz～5000Hz

源调整率/Line Regulation(±10%Uac)

±0.01% F.S

载调整率/Load Regulation

±0.025% F.S

电压摆率/Slew Rate

＞3V/μs

远端补偿/Remote Sense Compensation

≤10V

频率/Frequency

设置范围/Setting Range

0.001Hz～5000Hz

设置精度/Setting Accuracy

±0.01% ＠15Hz～200Hz
±0.05% ＠200Hz～1600Hz
±0.1%  ＠1600Hz～5000Hz

设置分辨率/Setting Resolution ④

0.001Hz

谐波/Harmonic regulation

次数/Number

100次  ＠40Hz～70Hz基波频率
25次  ＠70Hz～400Hz基波频率
10次  ＠400Hz～1000Hz基波频率

总含量/THD

40% 额定幅值

幅值误差/Amplitude Error

±5%设置值或基波值的0.1% (39次以下＠40～70Hz基波频率)

相位角范围/Phase Range

0°～359.9°

直流电压/DC Voltage

额定电压/Rated Voltage

±630V

设置范围/Setting Range

-650V～650V

设置精度/Setting Accuracy ⑤

±(0.01%+0.05%F.S.)

设置分辨率/Setting Resolution

10mV

源调整率/Line Regulation(±10%Uac)

±0.01%F.S

载调整率/Load Regulation

±0.05%F.S

电压摆率/Slew Rate

＞3V/μs

纹波峰峰值/Ripple P～P (20MHz) ⑥

2Vpp

纹波有效值/Ripple RMS (300KHz) ⑥

200mVrms

远端补偿/Remote Sense Compensation

≤13.6V

交流电压量测/AC Voltage Meters

范围/Range

0～707Vrms

分辨率/Resolution

10mV

精度/Accuracy

±(0.01%+0.05% F.S) ＠15Hz～400Hz
±(0.1%+0.1% F.S) ＠400Hz～3000Hz
±(0.3%+0.3% F.S) ＠3000Hz～5000Hz

交流电流量测/AC Current Meters

范围/Range

0～±18Arms

分辨率/Resolution

1mA

精度/Accuracy

±(0.1%+0.1% F.S) ＠15Hz～200Hz

±(0.25%+0.25% F.S) ＠200Hz～1000Hz

峰值电流量测/Peak Current Meters

范围/Range

0～±60Apk

分辨率/Resolution

3mA

精度/Accuracy

±1% F.S.

频率量测/Frequency Meters

范围/Range

0.001Hz～5000Hz

分辨率/Resolution

0.001Hz

精度/Accuracy

±0.01%

相位量测/Phase Meters

范围/Range

0～360°

分辨率/Resolution

0.1° ＠15Hz～100Hz
1° ＠100Hz～5000Hz

精度/Accuracy

±1° ＠15Hz～100Hz
±2° ＠100Hz～1000Hz
±5° ＠1000Hz～5000Hz

峰值因数量测/CF Meters

范围/Range ⑦

1.414～6.000

分辨率/Resolution

0.01

精度/Accuracy ⑧

±2.0% F.S.

有功功率量测/Active Power Meters

范围/Range

0～±3600W

0～±1980W

分辨率/Resolution

10mW

精度/Accuracy ⑨

±0.2% F.S. ＠15Hz～200Hz

视在功率量测/Apparent Power Meters

范围/Range

0～±3600VA

0～±1980VA

分辨率/Resolution

10mVA

精度/Accuracy ⑨

±0.2% F.S. ＠15Hz～200Hz

功率因数量测/PF Meters

范围/Range

-1.000～1.000

分辨率/Resolution

0.01

精度/Accuracy

±1%F.S.

谐波量测/Harmonic Meters

基波频率范围/Fundamental Frequency

10Hz～1000Hz

谐波分析上限/Harmonic Frequency

2～100次，且≤10kHz

直流电压量测/DC Voltage Meters

范围/Range

0～±1000V

分辨率/Resolution

10mV

精度/Accuracy

±(0.01%+0.05% F.S.)

直流电流量测/DC Current Meters

范围/Range

-18A～18A

分辨率/Resolution

1mA

精度/Accuracy

±(0.1%+0.2% F.S.)

编程设置/Programming

模式/Mode

LIST、WAVE、STEP、PULSE、Advanced、谐波、间谐波、30组DST

最小编程时间/Min Programming Time

100μs

编程步数/Waveform Step

300步

波形种类/Waveform Types

正弦，三角波，方波，脉冲，削波，半波，自定义波等100余种

同步源或触发源/Sync or Trigger Source

内部、外部

数据源/Data Source

编辑、导入、导出

内置标准/Inner Standards

交流IEC61000

4-11、4-13、4-14、4-17、4-27、4-28、4-29

输出保护/Output Protection

有效值过流保护/Over RMS Current Protection

设定范围0～110%F.S.；过流时，输出断开

过功率保护/Over Power Protection

设定范围0～110%F.S.；过功率时，输出断开

过容量保护/Over Capacity Protection

设定范围0～110%F.S.；过容量时，输出断开

直流过压保护/DC Over Voltage Protection

设定范围0～110%F.S.；过电压时，输出断开

交流过压保护/AC Over Voltage Protection

设定范围0～110%F.S.；过电压时，输出断开

过欠频保护/Over And Under Frequency Protection

设定范围0.001Hz～5000.000Hz；过欠频时，输出断开

接口/Interfaces

功率接口/Power terminals

插拔连接器

控制接口/control terminals

远端补偿连接器；ANYPORT端口；并机端口；指示灯

标准

安全/Safety

IEC/EN 61010-1:2010

电磁兼容/EMC

IEC/EN 61326-1，classA

环境

工作温度/Operation temperature⑩

0℃～50℃(超过40℃功率降额)

存储温度/Storage temperature

 -20℃～70℃

工作湿度/Operation humidity

≤ 80%. Not condensing

存储湿度/Storage humidity

≤ 90%. Not condensing

高度/Altitude

≤2000m

冷却方式/Cooling

风冷（风向流向后面板）

尺寸重量

尺寸/Dimensions

W127×D665×H50mm(without handle)

重量/weight

≤4.8kg

注释：
①：参数表中与交流输出电压有关参数出现的F.S.均指交流额定电压；
②：直流分量为额定输出电压/频率50Hz，空载下测试；
③：输出电压设定为额定最大输出电压时，纯阻性负载至额定输出功率下测试；
④：分辨率为0.001Hz或当前设置值的0.01%，二者取数值较大值；
⑤：参数表中与直流输出电压有关参数出现的F.S.均指直流额定输出电压；
⑥：输出纹波电压为输出直流电压设定为额定输出电压，输出空载；
⑦：峰值因数指峰值电流与有效值的比值，标准正弦波典型值为1.414，最大允许值为6，但峰值不超过单机最大电流值，并非指额定值条件下的峰值因数；
⑧：参数表中与输出峰值电流有关参数出现的F.S.均指最大峰值输出电流；
⑨：参数表中与输出功率相关参数出现的F.S.均值额定输出功率；
⑩：超过40℃功率降额,详细降额要求见用户手册。

160V输出规格参数

100V输出规格参数

电压/Voltage regulation

设置范围/Setting Range

0V～163.2V

0V～102V

设置精度/Setting Accuracy ①

≤±(0.02%+30mV)

≤±(0.02%+20mV)

设置分辨率/Setting Resolution

10mV

源调整率/Line Regulation(±10%Uac)

±0.01%F.S.

载调整率/Load Regulation(0~100%Load)

±0.02%F.S.

恢复时间/Transient Time (10~90%Load Step) ②

1ms

上升时间/Raise Time(Full Load) ③

10ms

上升时间/Raise Time(Without Load) ③

5ms

下降时间/Fall Time(Full Load) ③

5ms

下降时间/Fall Time(Without Load) ③

10ms

纹波峰峰值/Ripple P~P (20MHz) ④

250mVpp

纹波有效值/Ripple RMS (300KHz) ④

40mVrms

远端补偿/Remote Sense Compensation

≤6.0V

≤3.2V

电流/Current regulation

设置范围/Setting Range

3kW规格：0～±51A

1.65kW规格：0～±30.6A

0.85kW规格：0～±15.3A

3kW规格：0～±61.2A

1.65kW规格：0～±45.9A

0.85kW规格：0～±30.6A

设置精度/Setting Accuracy ⑤

3kW规格：±(0.05%+10mA)

1.65kW规格：±(0.05%+10mA)

0.85kW规格：±(0.05%+5mA)

±(0.05%+10mA)

设置分辨率/Setting Resolution

10mA

源调整率/Line Regulation(±10%Uac)

±0.02%F.S.

载调整率/Load Regulation(ΔU=90%Uo)

±0.02%F.S.

上升时间/Raise Time(10%~90%rating) ③

5ms

下降时间/Fall Time(90%~-10%rating) ③

5ms

功率/Power regulation

设置范围/Setting Range

3kW规格：0～±3150W

1.65kW规格：0～±1732.5W

0.85kW规格：0～±892.5W

3kW规格：0～±3150W

1.65kW规格：0～±1732.5W

0.85kW规格：0～±892.5W

设置精度/Setting Accuracy

3kW规格：±0.2%F.S.

1.65kW规格：±0.4%F.S.

0.85kW规格：±0.6%F.S.

设置分辨率/Setting Resolution

0.15W

电阻/Resistor regulation

设置范围/Setting Range

0～3000Ω

设置精度/Setting Accuracy ⑥

±0.5%

设置分辨率/Setting Resolution

0.01Ω

电压测量/Voltage Meters

范围/Range

0～192V

0～120V

分辨率/Resolution

10mV

精度/Accuracy

≤±(0.02%+30mV)

≤±(0.02%+20mV)

电流测量/Current Meters

范围/Range

3kW规格：0～±60A

1.65kW规格：0～±36A

0.85kW规格：0～±18A

3kW规格：0～±72A

1.65kW规格：0～±54A

0.85kW规格：0～±36A

分辨率/Resolution

10mA

精度/Accuracy

3kW规格：±(0.05%+10mA)

1.65kW规格：±(0.05%+10mA)

0.85kW规格：±(0.05%+5mA)

±(0.05%+10mA)

功率测量/Power Meters

范围/Range

3kW规格：0～±3600W

1.65kW规格：0～±1980W

0.85kW规格：0～±1020W

分辨率/Resolution

0.15W

精度/Accuracy

3kW规格：±0.2%F.S.

1.65kW规格：±0.4%F.S.

0.85kW规格：±0.6%F.S.

编程设置/Programming

数字编程/Didital Programming

配合系统使用

模拟编程/Analog Programming

支持电压、电流编程

输出保护/Protection

过流保护/Over Current Protection

设定范围0～110%F.S.；过流时，输出断开；

过功率保护/Over Power Protection

设定范围0～110%F.S.；过功率时，输出断开；

过电压保护/Over Voltage Protection

设定范围0～110%F.S.；过电压时，输出断开；

过温度保护/Over Temperature Protection

内部过温时，输出断开；

接口/Interfaces

功率接口/Power terminals

功率铜排、M5螺钉；具备防护罩；

控制接口/control terminals

远端补偿连接器；ANYPORT端口；并机端口；指示灯；

标准

安规/Safety

IEC/EN 61010-1:2010；

电磁兼容/EMC

IEC/EN 61326-1，classA；

环境

工作温度/Operation temperature⑦

0℃~50℃

存储温度/Storage temperature

-20℃~70℃

工作湿度/Operation humidity

≤ 80%. Not condensing

存储湿度/Storage humidity

≤ 90%. Not condensing

高度/Altitude

≤2000m

冷却方式/Cooling

风冷（风向流向后面板）

尺寸重量

尺寸/Dimensions

W127×D665×H50mm(without handle)

重量/weight

≤5kg

  注释：
①：参数表中与输出电压、电流有关参数出现的F.S.均指输出额定电压、电流；
②： 10～90%Load Step，恢复至稳态 ±0.75%F.S. 范围；
③：电压和电流上升或下降时间表示设置值从10%~90%或90%~10%的额定输出实际变化时间，不包括按OUT输出/关闭；
④：纹波参数表示输出10%~100%额定电压范围内，阻性负载全范围内最差值；
⑤：参数表中的数据在阻性负载条件下测得；
⑥：参数表中的数据在1Ω设定值以内的条件下测得；
⑦：超过40℃功率降额，具体降额标准详见数据手册。

160V输出规格参数

100V输出规格参数

电压/Voltage regulation

设置范围/Setting Range

0V～163.2V

0V～102V

设置精度/Setting Accuracy ①

≤±(0.02%+30mV)

≤±(0.02%+20mV)

设置分辨率/Setting Resolution

10mV

源调整率/Line Regulation(±10%Uac)

±0.01%F.S.

载调整率/Load Regulation(0~100%Load)

±0.02%F.S.

恢复时间/Transient Time (10~90%Load Step) ②

1ms

上升时间/Raise Time(Full Load) ③

10ms

上升时间/Raise Time(Without Load) ③

5ms

下降时间/Fall Time(Full Load) ③

5ms

下降时间/Fall Time(Without Load) ③

10ms

纹波峰峰值/Ripple P~P (20MHz) ④

250mVpp

纹波有效值/Ripple RMS (300KHz) ④

40mVrms

远端补偿/Remote Sense Compensation

≤6.0V

≤3.2V

电流/Current regulation

设置范围/Setting Range

3kW规格：0～51A

1.65kW规格：0～30.6A

0.85kW规格：0～15.3A

3kW规格：0～61.2A

1.65kW规格：0～45.9A

0.85kW规格：0～30.6A

设置精度/Setting Accuracy ⑤

3kW规格：±(0.05%+10mA)

1.65kW规格：±(0.05%+10mA)

0.85kW规格：±(0.05%+5mA)

±(0.05%+10mA)

设置分辨率/Setting Resolution

10mA

源调整率/Line Regulation(±10%Uac)

±0.02%F.S.

载调整率/Load Regulation(ΔU=90%Uo)

±0.02%F.S.

上升时间/Raise Time(10%~90%rating) ③

5ms

下降时间/Fall Time(90%~-10%rating) ③

5ms

功率/Power regulation

设置范围/Setting Range

3kW规格：0～3150W

1.65kW规格：0～1732.5W

0.85kW规格：0～892.5W

3kW规格：0～3150W

1.65kW规格：0～1732.5W

0.85kW规格：0～892.5W

设置精度/Setting Accuracy

3kW规格：±0.2%F.S.

1.65kW规格：±0.4%F.S.

0.85kW规格：±0.6%F.S.

设置分辨率/Setting Resolution

0.15W

电阻/Resistor regulation

设置范围/Setting Range

0～3000Ω

设置精度/Setting Accuracy ⑥

±0.5%

设置分辨率/Setting Resolution

0.01Ω

电压测量/Voltage Meters

范围/Range

0～192V

0～120V

分辨率/Resolution

10mV

精度/Accuracy

≤±(0.02%+30mV)

≤±(0.02%+20mV)

电流测量/Current Meters

范围/Range

3kW规格：0～60A

1.65kW规格：0～36A

0.85kW规格：0～18A

3kW规格：0～72A

1.65kW规格：0～54A

0.85kW规格：0～36A

分辨率/Resolution

10mA

精度/Accuracy

3kW规格：(0.05%+10mA)

1.65kW规格：(0.05%+10mA)

0.85kW规格：(0.05%+5mA)

0.05%+10mA

功率测量/Power Meters

范围/Range

3kW规格：0～3600W

1.65kW规格：0～1980W

0.85kW规格：0～1020W

分辨率/Resolution

0.15W

精度/Accuracy

3kW规格：±0.2%F.S.

1.65kW规格：±0.4%F.S.

0.85kW规格：±0.6%F.S.

编程设置/Programming

数字编程/Didital Programming

配合系统使用

模拟编程/Analog Programming

支持电压、电流编程

输出保护/Protection

过流保护/Over Current Protection

设定范围0～110%F.S.；过流时，输出断开；

过功率保护/Over Power Protection

设定范围0～110%F.S.；过功率时，输出断开；

过电压保护/Over Voltage Protection

设定范围0～110%F.S.；过电压时，输出断开；

过温度保护/Over Temperature Protection

内部过温时，输出断开；

接口/Interfaces

功率接口/Power terminals

功率铜排、M5螺钉；具备防护罩；

控制接口/control terminals

远端补偿连接器；ANYPORT端口；并机端口；指示灯；

标准

安规/Safety

IEC/EN 61010-1:2010；

电磁兼容/EMC

IEC/EN 61326-1，classA；

环境

工作温度/Operation temperature⑦

0℃~50℃

存储温度/Storage temperature

-20℃~70℃

工作湿度/Operation humidity

≤ 80%. Not condensing

存储湿度/Storage humidity

≤ 90%. Not condensing

高度/Altitude

≤2000m

冷却方式/Cooling

风冷（风向流向后面板）

尺寸重量

尺寸/Dimensions

W127×D665×H50mm(without handle)

重量/weight

≤5kg

  注释：
①：参数表中与输出电压、电流有关参数出现的F.S.均指输出额定电压、电流；
②： 10～90%Load Step，恢复至稳态 ±0.75%F.S. 范围；
③：电压和电流上升或下降时间表示设置值从10%~90%或90%~10%的额定输出实际变化时间，不包括按OUT输出/关闭；
④：纹波参数表示输出10%~100%额定电压范围内，阻性负载全范围内最差值；
⑤：参数表中的数据在阻性负载条件下测得；
⑥：参数表中的数据在1Ω设定值以内的条件下测得；
⑦：超过40℃功率降额，具体降额标准详见数据手册。
