鼎阳 SDS7000A系列 高分辨率数字示波器
-
型号：SDS7000A系列
主要特性
带宽：8 GHz, 6 GHz, 4 GHz, 3 GHz, 2 GHz
存储深度： 最高 2 Gpts/通道
垂直分辨率：12-bit
实时采样率： 最高 20 GSa/s
波形捕获率：最高 100 万帧/秒
品牌：鼎阳(SIGLENT)
SDS7804AP/SDS7604AP/SDS7804A H12/SDS7604A H12/SDS7404A H12/SDS7304A H12/SDS7204A H12
亦高亦精，解析至真
SDS7000A系列作为鼎阳科技新旗舰示波器产品，最高带宽提升至8 GHz，上升时间仅为58ps，比4 GHz带宽的示波器快了一倍以上，能支持测量MIPI-DPHY、DDR2/DDR3、USB2.0、100Base-TX等信号，应用场景更加丰富；同时采用了全新15.6英寸高清触摸屏，支持分屏显示功能，从整体到细微处波形清晰可靠，带来全新的测量体验。
处理器全面升级
SDS7000A作为新旗舰机型实现了处理器的全面升级，由嵌入式ARM处理器升级为X86处理器，使系统响应速度，测量、运算、分析速度都实现了大幅度的提升，给未来软件分析功能的扩展留下了更多的可能性。
12-bit ADC，信号分辨能力增强16倍

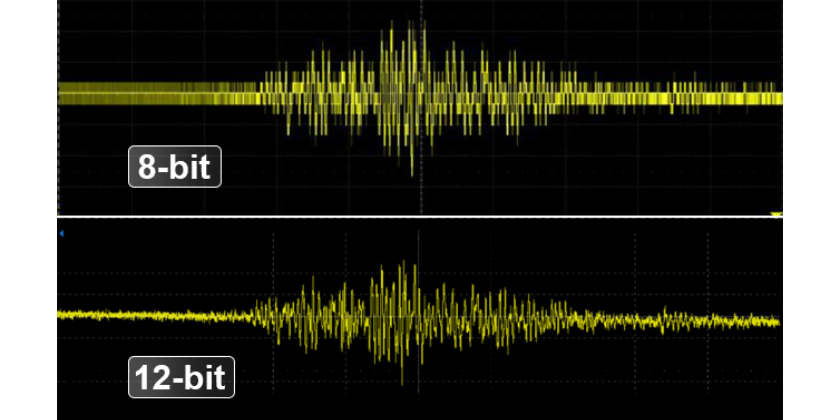

目前许多移动电子产品设计都朝着低功耗、低电压电子系统的趋势发展，因此对数字示波器等测试测量仪器的精度也提出了更高的要求。12-bit高分辨率示波器的量化误差比普通的8-bit示波器小16倍，能助力工程师更完整清晰地观测到波形的细节，并进行更精准的波形测量。

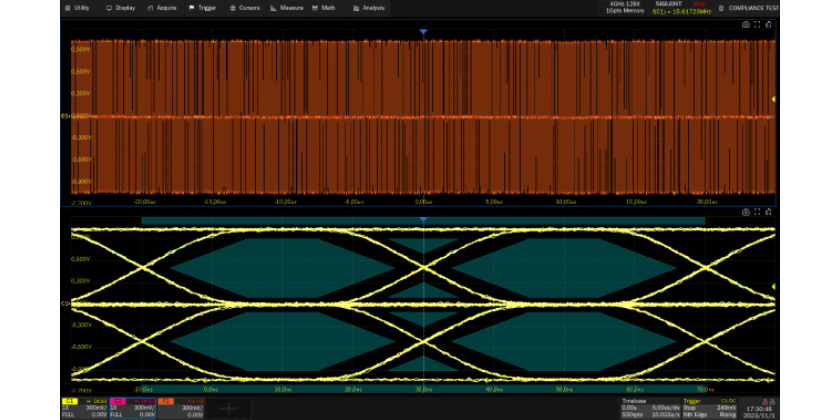

眼图和抖动分析，助力信号完整性分析
眼图分析作为高速系统信号完整性分析的核心，可以反映信号链路上传输的数字信号的整体特征，从中观察码间串扰和噪声的影响，进而评估系统的优劣程度。抖动分析可以对信号的多种抖动参数进行测量，并且基于TIE数据对抖动进行分解，对各种抖动分量进行时域和频域上的解析。8 GHz的带宽使眼图和抖动分析能满足更多测试场景，比如LVDS和MIPI信号的测试。
100万帧/秒高波形捕获率

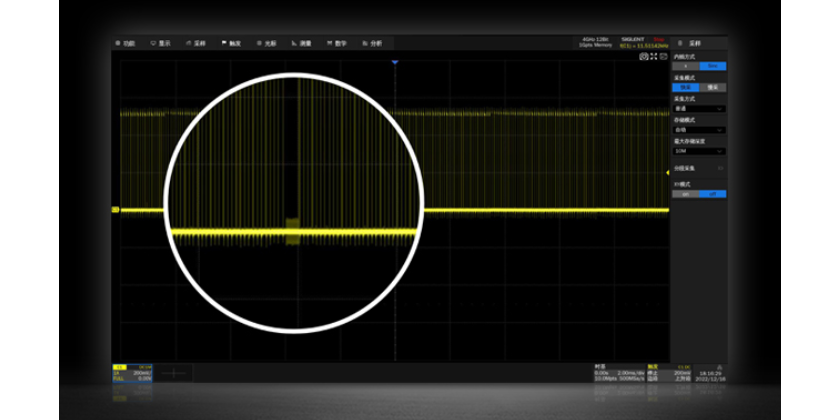

超高的波形捕获率使示波器能快速捕获到偶发的异常信号，给测试测量带来充分的“安全感”
协议一致性分析
SDS7000A目前支持MIPI-DPHY、DDR2/DDR3、USB 2.0、100 BASE-TX、1000 BASE-T、100 BASE-T1、1000 BASE-T1等多种协议一致性测试。这些一致性测试分析功能可以帮助工程师在大规模生产前进行电气性能和功能测试，从而保证产品的质量和可靠性。鼎阳科技推出的一致性分析方案可以执行单项或多项测试、向用户展示如何将示波器和被测设备连接、为每个测试项目自动设置示波器、显示已执行测试的每个项目的详细信息和通过标准、生成HTML或XML测试报告。
5 GHz 有源差分探头

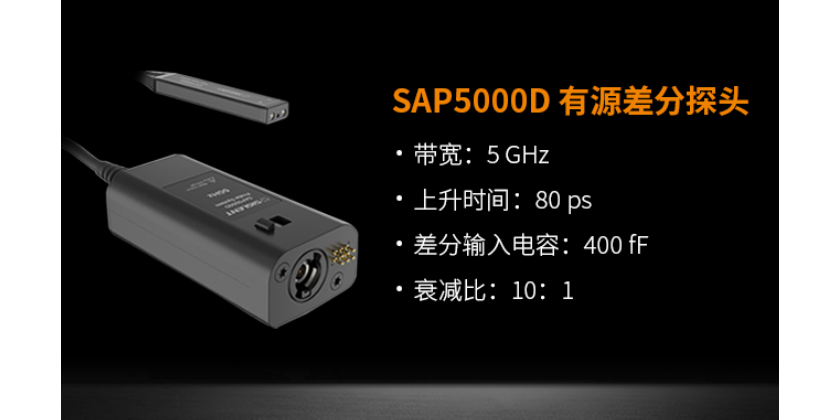

SAP5000D 系列有源差分探头，其带宽 5 GHz，上升时间 80ps，差分输入电容 400fF，衰减比 10:1。
| 产品型号 | 模拟带宽 | 通道数 | 垂直分辨率 | 最高实时采样率 | 最大存储深度 | 最高波形捕获率 | 价格 | |
|---|---|---|---|---|---|---|---|---|
| SDS7804AP | 8 GHz | 4 + EXT | 12-bit | 20 GSa/s @所有通道 | 2 Gpts/ch | 1,000,000 wfm/s | - | 询价 |
| SDS7604AP | 6 GHz | 4 + EXT | 12-bit | 20 GSa/s @所有通道 | 2 Gpts/ch | 1,000,000 wfm/s | - | 询价 |
| SDS7804A H12 | 8 GHz | 4 + EXT | 12-bit | 20 GSa/s（交织模式） | 1 Gpts/ch | 1,000,000 wfm/s | - | 询价 |
| SDS7604A H12 | 6 GHz | 4 + EXT | 12-bit | 20 GSa/s（交织模式） | 1 Gpts/ch | 1,000,000 wfm/s | - | 询价 |
| SDS7404A H12 | 4 GHz | 4 + EXT | 12-bit | 20 GSa/s（交织模式） | 1 Gpts/ch | 1,000,000 wfm/s | - | 询价 |
| SDS7304A H12 | 3 GHz | 4 + EXT | 12-bit | 20 GSa/s（交织模式） | 1 Gpts/ch | 1,000,000 wfm/s | - | 询价 |
| SDS7204A H12 | 2 GHz | 4 + EXT | 12-bit | 20 GSa/s（交织模式） | 1 Gpts/ch | 1,000,000 wfm/s | - | 询价 |
