SNA5000A 系列矢量网络分析仪

/uploads/allimg/20260615/1-2606151H203B9.png

型号：SNA5000A
品牌：鼎阳(SIGLENT)

特色：

频率范围：100 kHz- 26.5 GHz
中频带宽范围：10 Hz~3 MHz
输出功率设置范围：-55 dBm ~ +10 dBm
可选配时域分析选件以及频谱分析仪选件
校准类型：响应校准，增强响应校准，单端口校准，全二端口校准，TRL 校准
测量分析类型：S 参数测量，差分(平衡)测量，接收机测量，时域分析、极限测试、纹波测试、带宽分析、阻抗转换、端口匹配、去嵌功能等

一、产品简介

SIGLENT SNA5000A系列矢量网络分析仪是一款高性能、经济实用的射频/微波测量仪器，频率范围覆盖9 kHz ~ 8.5 GHz及100 kHz ~ 26.5 GHz，支持2端口和4端口散射参数（S参数）、差分参数及时域参数测量。该系列仪器兼具出色的测量完整性与经济适用性，是测量滤波器Q值、带宽和插入损耗的有效工具，同时具备阻抗转换、测量平面移动、限值测试、纹波测试、夹具仿真、适配器去除/插入调整等丰富功能。

SNA5000A系列提供五种扫描类型：线性频率扫描、对数频率扫描、功率扫描、CW时间扫描和分段扫描，支持SOLT、SOLR、TRL、Response及Enhanced Response等多种校准方式，灵活适用于研发和制造场景。此外，兼容R&S NRPxxA/AN和Keysight U2000A/B系列USB功率计进行功率源校准。配备12.1英寸大尺寸触摸屏和用户友好界面，体积小巧，方便桌面使用和实验室移动。

图1 SNA5000A系列矢量网络分析仪外观

二、产品优势

■ 低噪声底噪，宽动态范围

动态范围可达125 dB @10 Hz IFBW，噪声底低至-125 dBm/Hz，适用于滤波器带内/带外传输特性等挑战性测量场景。

■ S参数与平衡测量

大尺寸显示屏可同时查看多条迹线和多种格式（Log Mag、Lin Mag、Phase、Delay、Smith、SWR、Polar），支持快速传输/反射跟踪、负载匹配和方向性分析，迹线可保存为参考或添加限值进行合格/不合格测试。

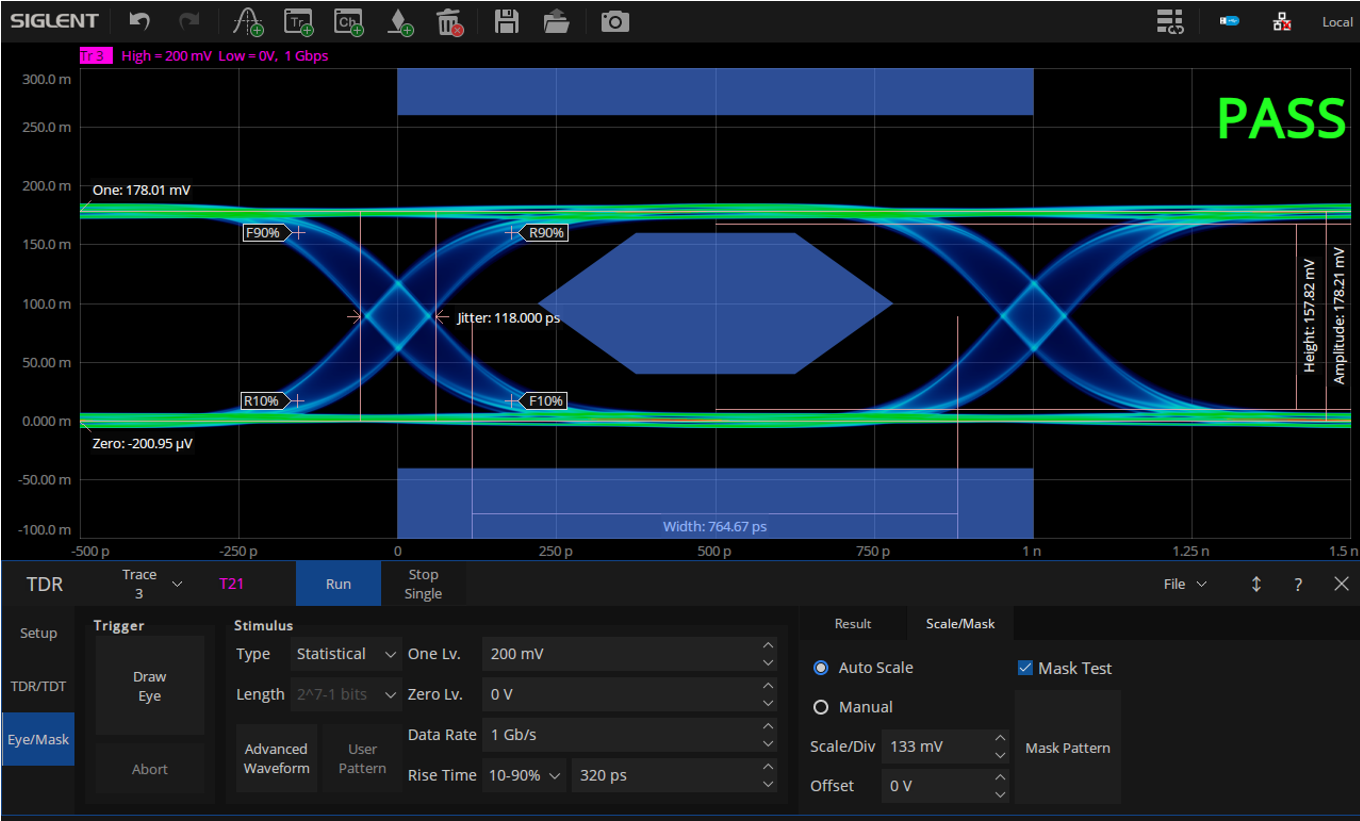

■ 增强时域分析（TDR）

支持增强时域分析，测量阻抗随距离的变化，区分感性和容性过渡。通过时域门控可隔离夹具各部分并在频域查看影响，还可用于同轴电缆故障定位。

■ 嵌入与去嵌入

提供端口延伸、端口匹配、端口阻抗转换、去嵌入、适配器去除等多种方法，有效消除测试夹具效应。

■ 大屏小体积，节省空间

区别于传统笨重的矢量网络分析仪，配备12.1英寸触摸屏的同时，超前的外观设计为工程师或产线节省大量桌面空间。

■ 增益压缩测量

一次连接、一次校准即可完成工作频率内压缩参数和线性参数的测量，支持智能扫描、线性增益压缩、最大增益压缩、回退压缩、X/Y压缩、饱和压缩等多种方法。

■ 标量/矢量混频器测量

支持线性频率扫描、功率扫描、分段扫描等多种模式，四端口型号内置双信号源，第二源可作为本振或控制外部信号发生器。

■ 多端口扩展能力

配合SSM5000A系列开关矩阵（9 kHz ~ 26.5 GHz），单台可将输出端口扩展至24个，适用于天线阵列、数据转换器接口、射频组件等自动测试。

■ 材料测量解决方案

配合MT材料测量分析软件、KWR42A波导校准件和夹具，可高效精确地表征和测量材料介电特性，适用于实验室、制造和高校环境。

三、产品参数

核心射频性能

参数项	规格
频率范围	9 kHz ~ 8.5 GHz / 100 kHz ~ 26.5 GHz（取决于型号）
频率分辨率	1 Hz
动态范围	125 dB（@10 Hz IFBW）
迹线噪声（幅度）	0.003 dB rms
迹线噪声（相位）	0.03° rms
中频带宽范围	1 Hz ~ 10 MHz
输出电平设置范围	-55 dBm ~ +10 dBm
电平分辨率	0.05 dB
端口数	2 端口 / 4 端口（取决于型号）

校准与测量功能

类别	支持项目
校准类型	Response、Enhanced Response、Full 1/2/3/4 端口、TRL
扫描类型	线性频率扫描、对数频率扫描、功率扫描、CW时间扫描、分段扫描
测量类型	S参数、差分（平衡）测量、接收机测量、时域分析
高级分析	限值测试、纹波测试、阻抗转换、夹具仿真、适配器去除/插入、去嵌入
扩展测量	频偏频谱分析、标量/矢量混频器测量、脉冲测量、材料测量、增益压缩测量

接口与显示

参数项	规格
显示屏	12.1 英寸触摸屏
视频输出	HDMI
通信接口	LAN、USB Device、USB Host（USB-GPIB）
远程控制	SCPI / LabVIEW / IVI 驱动
传输协议	USB-TMC / VXI-11 / Socket / Telnet / HiSLIP / WebServer
内置 Bias-Tee	支持
功率计兼容	R&S NRPxxA/AN、Keysight U2000A/B 系列 USB 功率计

四、仪器配置

标配附件

附件名称	说明
USB 数据线	用于仪器与PC通信，需安装NI-VISA驱动
电源线	符合所在国家标准，不同地区可单独购买
无线鼠标	标配一个，提升操作体验
屏幕保护壳	扣在前面板，保护触摸屏及旋钮
校验证书	SNA5000A校准证书
快速指南	SNA5000A快速入门指南

选配校准件

型号	类型	频率范围	接口类型
SEM5000A 系列	电子校准件	9 kHz ~ 26.5 GHz	适用于鼎阳所有矢网
F505MS	机械校准件	DC ~ 18 GHz	Type N – Male
F505FS	机械校准件	DC ~ 18 GHz	Type N – Female
F505TS	机械校准件	DC ~ 18 GHz	Type N Male/Female，附扳手
Y606MS	一体化机械校准件	DC ~ 26.5 GHz	3.5mm – Male，附扳手
F606TS	机械校准件	DC ~ 26.5 GHz	3.5mm Male/Female，附扳手
KWR42A	波导校准件	18 ~ 26.5 GHz	WR-42（K波段），含转接头

选配功能软件

选件型号	功能描述
SNA5000-TDR	增强时域分析软件（TDR）
SNA5000-TDA	基础时域分析软件
SNA5000-SA	频谱分析软件
SNA5000-GC	增益压缩测量软件
SNA5000-VMM	矢量混频测量软件
SNA5000-SMM	标量混频测量软件
SNA5000-PM	脉冲测量软件
SNA5000-MT	材料测量选件
SNA5000-PV	性能自测试选件
SNA5000-HPR	高性能参考源（10M OCXO）

选配其他附件

型号	说明
SSM5000A 系列	开关矩阵，9 kHz ~ 26.5 GHz，单台扩展至24端口
SSU5000A 系列	机械开关，DC ~ 50 GHz，1~4个独立SPDT开关
USB-GPIB 适配器	USB扩展为GPIB接口，遵循IEEE488.2标准
ADP-26 / ADP-18	TDR可调差分探头，DC ~ 26.5 GHz / DC ~ 18 GHz
ASP-26 / ASP-18	TDR可调单端探头，DC ~ 26.5 GHz / DC ~ 18 GHz
SNA-TB01	射频演示板
防护箱	适用于SNA5000X/SNA5000A/SDS6000 Pro等系列

五、产品型号

SNA5000A系列提供多种频率范围和端口配置，满足不同应用场景需求：

产品型号	频率范围	端口数	动态范围	迹线噪声	输出电平范围
SNA5002A	9 kHz ~ 4.5 GHz	2	125 dB	0.003 dB rms / 0.03° rms	-55 ~ +10 dBm
SNA5004A	9 kHz ~ 4.5 GHz	4	125 dB	0.003 dB rms / 0.03° rms	-55 ~ +10 dBm
SNA5012A	9 kHz ~ 8.5 GHz	2	125 dB	0.003 dB rms / 0.03° rms	-55 ~ +10 dBm
SNA5014A	9 kHz ~ 8.5 GHz	4	125 dB	0.003 dB rms / 0.03° rms	-55 ~ +10 dBm
SNA5022A	100 kHz ~ 13.5 GHz	2	125 dB	0.003 dB rms / 0.03° rms	-55 ~ +10 dBm
SNA5032A	100 kHz ~ 26.5 GHz	2	125 dB	0.003 dB rms / 0.03° rms	-55 ~ +10 dBm

注：13.5 GHz和26.5 GHz型号目前仅提供2端口版本。所有型号均支持通过选配软件扩展时域分析、频谱分析、增益压缩测量、混频器测量等功能。

────────────────────────────────────────────────────────────
