泰克示波器MDO3000混合域示波器
不止是功能强大的示波器

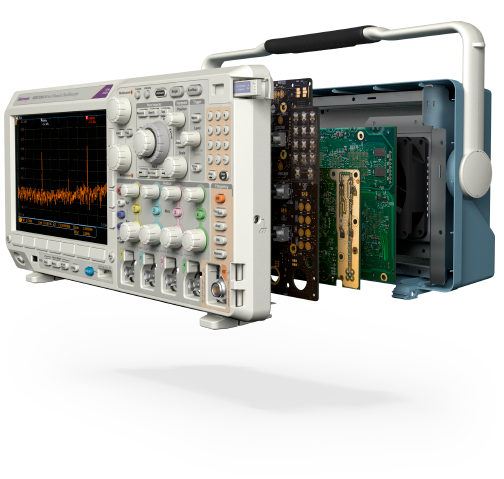

当今的工程设计是处理器、串行总线和无线接口的复杂组合。MDO4000C 的核心就是与可扩展平台配套的值得信赖的泰克示波器。按照测试需求自定义。添加 16 个逻辑通道、一个 50 MHz 任意波形/函数发生器、协议分析和集成真硬件 3 或 6 GHz 频谱分析仪可帮助解决复杂设计挑战。

特点

• 集成触发采集系统，超过 125 种时域与频域触发组合
• 通过 Wave Inspector® 控件达到 20 M 点记录长度
• 频谱分析硬件实现真正频谱分析
• 可扩展功能确保完全满足未来的需求

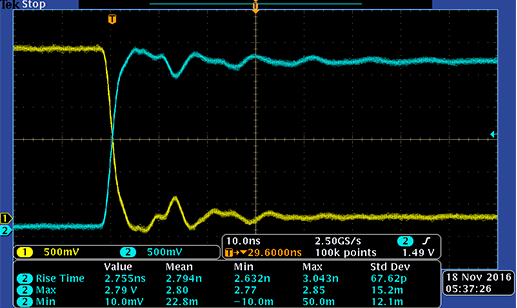

准确测量很重要

简单来说，MDO 系列示波器旨在实现业内准确的测量，可以无比精准地查看您的设计。MDO4000C 测量实际采集数据，而许多其他仪器仅通过测量显示数据来提供截屏视图。不止如此与许多竞争对手相比，我们提供更高技术规格，确保 MDO4000C 让您在测量时拥有十足把握。毕竟，测量精度影响设计完整性。为什么要采用不够准确的设备？



业内领先的探头 - 随附在所有购买中。

在检查测量信号路径时，探头都是不容忽视的关键元件。在购买 MDO4000C 时，价格已经涵盖业内佳探头。由于拥有业内佳负载 (3.9 pF) 和可匹配您示波器的带宽，TPP 系列探头将成为您日常使用的随身探头。



特点

• TPP 系列探头为标配，每条模拟通道一只
• 3.9 pF 的业内佳电容性探头负载
• 500 MHz 或 1 GHz 探头带宽，可满足示波器的带宽

无线测量，登上全新高度

无论以前的 RF 测量是让您舒心还是烦心，装有集成硬件频谱分析仪和 SignalVu-PC 软件的 MDO4000C 示波器均能让您顺利完成 RF 测量。与那些提供 FFT“频谱分析”的示波器不同，带有真正频谱分析仪的 MDO4000C 提供触发式采集系统，此系统跨越模拟、数字和频谱分析仪通道集成。它可以在高达 6 GHz 频率的环境中进行 RF 测量，并将频域中的事件与导致这些事件的时域现象相关联。



特点

• 基本频谱分析仪，标配
• 选配的 3 或 6 GHz 频谱分析仪
• 业内唯一一款真正集成的频谱分析仪硬件

泰克示波器MDO3000混合域示波器
主要性能指标

• 1.示波器
  • 4 条模拟通道
  • 1 GHz、500 MHz、350 MHz 和 200 MHz 带宽型号
  • 带宽可升级（高达 1 GHz）
  • 高达 5 GS/s 采样率
  • 所有通道上 20 M 记录长度
  • > 340,000 wfm/s 的大波形捕获速率
  • 标配无源电压探头，3.9 pF 电容负载，1 GHz 或 500 MHz 模拟带宽
• 2.频谱分析仪（选配）
  • 频率范围 9 kHz - 3 GHz 或 9 KHz - 6 GHz
  • 超宽捕获带宽 ≥1 GHz
  • 频谱分析仪的时间同步捕获功能，支持模拟采集和数字采集
  • 频率对时间、幅度对时间和相位对时间波形
• 3.任意函数发生器（选配）
  • 13 种预先定义的波形类型
  • 50 MHz 波形生成功能
  • 128 k 任意波形发生器记录长度
  • 250 MS/s 任意波形发生器采样率
• 4.逻辑分析仪（选配）
  • 16 条数字通道
  • 所有通道上 20 M 记录长度
  • 60.6 ps 定时分辨率
• 5.协议分析仪（选配）
  • 支持 I²C、SPI、RS-232/422/485/UART、USB 2.0、以太网、CAN、CAN FD、LIN、FlexRay、MIL-STD-1553、ARINC-429 和音频标准等串行总线
• 6.数字电压表/频率计数器（产品注册后免费提供）
  • 4 位 AC RMS、DC 和 AC+DC RMS 电压测量
  • 5 位频率测量

典型应用

• 嵌入式设计

  在混合信号嵌入式系统上执行系统级调试，迅速发现和解决问题，包括当前常见的串行总线和无线技术。

• 功率设计

  使用自动功率质量、开关损耗、谐波、纹波、调制和安全作业区测量，在经济的解决方案中提供广泛的功率探头选择范围，进行可靠的、可重复的电压、电流和功率测量。

• EMI调试

  确定哪些时域信号可能导致不想要的EMI，迅速追踪嵌入式系统中的EMI来源。实时查看时域信号对系统EMI辐射的影响。

• 无线调试

  在使用蓝牙、802.11 WiFi、ZigBee或某些其他无线技术时，MDO4000C可以查看整个系统，包括模拟信号、数字信号和RF信号，而且在时间上同步，了解其真实特点。在一次捕获中，捕获超宽频段，查看多种无线技术之间的交互，或查看现代标准（如802.11/ad）中的整个宽带频率范围。

• 教育

  管理工作台上的多台仪器可能会非常麻烦。MDO4000C把六种仪器整合到一台仪器中，不需要管理多台仪器。集成频谱分析仪可以讲授高级无线技术课程，同时使要求的投资达到小。全面升级能力可以在需求变化时或在预算允许时再增加功能。

• 制造测试和调试

  规格和空间限制可能会给车间带来巨大影响。独一无二的六合一MDO4000C把多台仪器整合到一台小型仪器中，大限度地减少了机架或工作台空间。整合降低了在制造测试或调试站中使用多种不同仪器的相关成本。

1- 示波器

MDO4000C系列的核心是一台世界一流的示波器，它提供了多种完善的工具，加快了调试的每一个阶段：迅速发现异常信号，捕获异常信号，搜索波形记录，找到关心的事件，分析事件特点及被测器件特点。

数字荧光技术，采用FastAcq®高速波形捕获

如果想调试设计问题，首先必须知道存在问题。每个设计工程师都要用大量的时间查找电路中的问题，如果没有合适的调试工具，这项任务耗时长、非常麻烦。

数字荧光技术及FastAcq让您更深入地了解器件的实际运行状况。 由于其快速波形捕获速率（>340,000  wfms/s），您可以以很高的概率迅速查看数字系统中常见的偶发问题：如欠幅脉冲、毛刺、定时问题、等等。

为进一步加强查看偶发事件的能力，可以使用辉度等级指明偶发瞬态事件相对于正常信号特点发生的频次。FastAcq 采集模式下提供了 4  个波形调色板。

• 色温调色板使用颜色等级指明发生频率：暖色如红色/黄色表示经常发生的事件，冷色如蓝色/绿色表示很少发生的事件。
• 频谱调色板使用颜色等级指明发生频率，冷色如蓝色表示经常发生的事件，暖色如红色表示很少发生的事件。
• 普通调色板使用默认的通道颜色（如黄色用于通道 1）和灰度级指明发生频率，其中经常发生的事件用亮色表示。
• 倒置调色板使用默认的通道颜色和灰阶指明发生频率，其中很少发生的事件用亮色表示。

这些调色板迅速突出显示测量期间发生频次较高的事件，或在测量偶发异常事件中突出显示发生频次较低的事件。

无限余辉或可变余辉选项决定波形在显示屏上停留的时间，帮助您确定异常事件发生频次。

数字荧光技术实现高于 340,000 wfm/s 的波形捕获速率和实时辉度等级。

触发

发现电路问题只是第一步，然后，您必须捕获关心的事件，以确定根本原因。 为此，MDO4000C包含超过125种触发组合，提供了一套完整的触发功能，包括欠幅脉冲触发、逻辑触发、脉宽触发/毛刺触发、建立时间和保持时间违规触发、串行包触发和并行数据触发，帮助您迅速定位关心的事件。 由于高达20 M记录长度，您可以在一个采集中捕获许多关心的事件，甚至数千个串行包，进一步进行分析，同时保持高分辨率，放大精细的信号细节，记录可靠的测量数据。

超过 125 种触发组合，轻松捕获关心的事件。

Wave Inspector®波形导航和自动搜索

由于长记录长度，一次采集中可以包括几千屏波形数据。作为业界好的导航和搜索工具，Wave Inspector® 可以在数秒内找到关心的事件。

Wave Inspector 控件在查看、导航和分析波形数据方面提供前所未有的效率。转动外环卷动控件(1)，浏览长记录。在几秒钟内，从头到尾获得详细信息。找到关心的部分，还要查看更多细节？只需转动内环缩放控件 (2)。

缩放和卷动

这个专用的两层前面板控件为缩放和卷动提供直观的控制。 内环控件调节缩放系数（或缩放比例），顺时针旋转将激活缩放并逐渐增大缩放系数，逆时针旋转将减小缩放系数，终可关闭缩放。 您无需再去通过几个菜单来完成缩放显示。 外环控件在波形中卷动缩放框，以快速到达所关心的波形部分，同时还利用力反馈来确定在波形中卷动的速度。 外环控件旋转得越快，缩放框移动得越快。 只需向相反方向转动即可改变卷动的方向。

用户标记

在前面板按 Set Mark（设置标记）按钮，可以在波形上放置一个或多个标记。 如果要在这些标记之间导航，只需在前面板上按 Previous (←)（上一个）和 Next (→)（下一个）按钮。

搜索标记

Search（搜索）按钮允许自动搜索长采集内容，查找用户定义的事件。事件的所有发生位置都将以搜索标记高亮显示，并可通过前面板上的 Previous (←)（上一个）和 Next (→)（下一个）按钮方便地进行导航。搜索类型包括边沿、脉宽/毛刺、超时、欠幅、逻辑、建立时间和保持时间、上升时间/下降时间、并行总线和 I²C、SPI、RS-232/422/485/UART、USB 2.0、以太网、CAN、CAN FD、LIN、FlexRay、MIL-STD-1553、ARINC-429 和 I²S/LJ/RJ/TDM 包内容。搜索标记表以表格方式显示在自动搜索期间找到的事件。每个事件都显示有一个时间标记，以便轻松进行事件间定时测量。

搜索步骤 1：定义要搜索的内容。

搜索步骤 2：Wave Inspector 自动搜索整个记录，并用空心的白色三角形标记处每一个事件。然后，可以使用 Previous（上一个）和 Next（下一个）按钮在事件之间切换。

搜索步骤 3：Search Mark（搜索标记）表以表格视图呈现通过自动搜索过程发现的每个事件。每个事件都显示有一个时间标记，以便轻松进行事件间定时测量。
