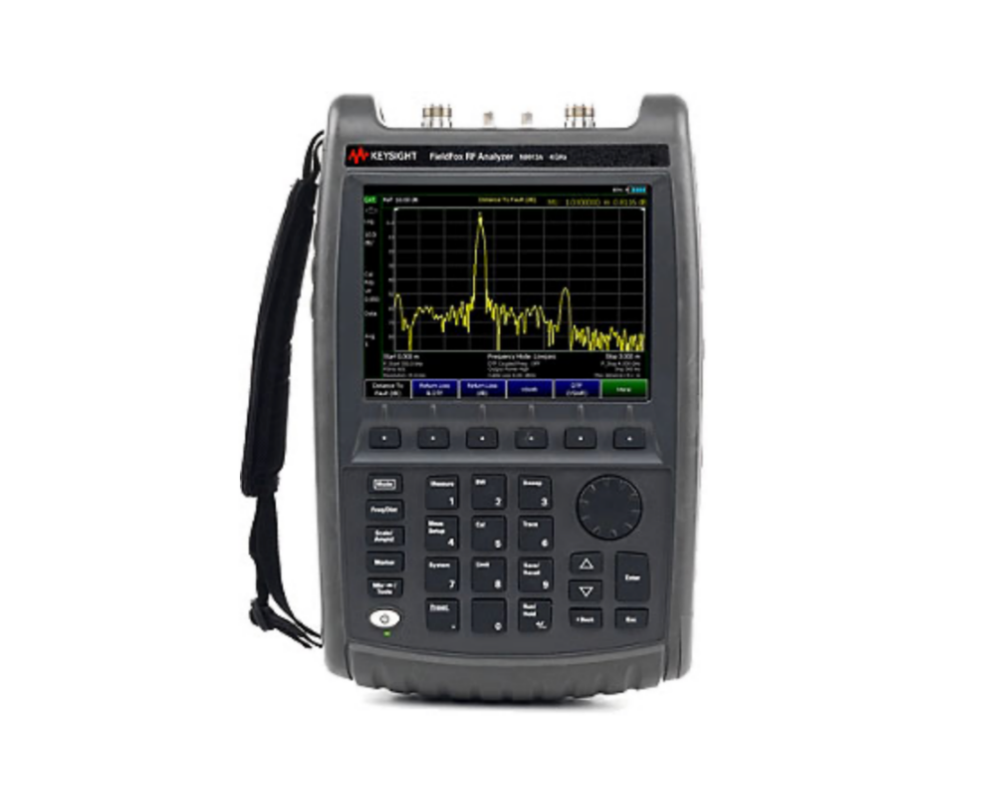

FieldFox 手持式射频和微波分析仪
随时随地进行精确测量
l 充满信心地在 4 至 50 GHz 的频率范围内执行测量，获得精度可以与台式仪器媲美的测量结果
l 高达 50 GHz 的实时频谱分析（RTSA）功能让所有信号无所遁形
l 坚固耐用的设计，能够承受非常恶劣的工作环境
l 比其他同类解决方案更轻盈，毫米波型号比其他手持式产品轻 30%
l 可选择配置为电缆和天线分析仪（CAT）、矢量网络分析仪（VNA）、频谱分析仪和一体化综合分析仪
N993xA 手持频谱分析仪(SA) 选型
产品 | 最大频率 | 仪器类型 | 电缆和天线分析仪 | 频谱分析仪 | 矢量网络分析仪 |
N9935A FieldFox 手持式微波频谱分析仪，9 GHz | 9 GHz | 频谱分析仪 | 否 | 是 | 否 |
N9936A FieldFox 手持式微波频谱分析仪，14 GHz | 14 GHz | 频谱分析仪 | 否 | 是 | 否 |
N9937A FieldFox 手持式微波频谱分析仪，18 GHz | 18 GHz | 频谱分析仪 | 否 | 是 | 否 |
N9938A FieldFox 手持式微波频谱分析仪，26.5 GHz | 26.5 GHz | 频谱分析仪 | 否 | 是 | 否 |
综合 | VNA | SA | ||
选件 | 描述 | N991xA | N992xA | N993xA |
CAT/网络分析 | ||||
10 | VNA 时域 | √ | √ | - |
112 | QuickCal | √ N995xA 不提供 | √ | ? |
210 | VNA 传输/反射 | √ | 基本型号 | ? |
211 | VNA 全双端口 S 参数 | √ | √ | ? |
212 | 1 端口混合模式 S 参数 | √ | √ | ? |
215 | TDR 电缆测量 | √ | √ | ? |
305 | 电缆和天线分析仪 | 基本型号 | √ | - |
308 | 矢量电压表 | √ | √ | ? |
320 | 反射测量（ RL、 VSWR 和标量测量） | - | - | √ |
频谱分析仪 | ||||
209 | 扩展范围传输分析（ERTA) | √ | ? | √ |
220 | 跟踪发生器 | 210+233 | ? | √ |
233 | 频谱分析仪 | √ | ? | 基本型号 |
235 | 前置放大器 | √ | ? | √ |
236 | 干扰分析仪和频谱图 | √ | ? | √ |
238 | 频谱分析仪时间选通 | √ | ? | √ |
功率测量 | ||||
208 | USB 功率传感器测量与频率 | √ | √ | √ |
302 | 支持 USB 功率传感器 | √ | √ | √ |
310 | 内置功率计 | √ | √ | √ |
330 | 通过 USB 峰值功率传感器进行脉冲测量 | √ | √ | √ |
系统特性 | ||||
30 | 远程控制功能 | √ | √ | √ |
307 | GPS 接收机 | √ | √ | √ |
309 | 直流偏置可变电压源 | √ | √ | √ |
FieldFox 手持式射频和微波分析仪附件
电缆 | |
N6314A | 网分电缆( 一条 )，N型， 阳头 - 阳头， 50Ω |
N6315A | 网分电缆( 一条 )，N型， 阳头 - 阴头， 50Ω |
85131F | 网分电缆组, 具有3.5mm(阳头, 阴头)连接器 |
85133F | 网分电缆组, 具有2.4mm (阳头, 阴头)连接器 |
N9910X-700 | 稳相电缆（ N 型（阴头）至 N 型（阴头）， 18 GHz， 3.28 英尺或 1 米） |
N9910X-701 | 稳相电缆（ N 型（阳头）至 N 型（阳头）， 18 GHz， 3.28 英尺或 1米） |
N9910X-708 | 稳相电缆（ 3.5 mm（阳头）至 3.5 mm（阴头），26.5 GHz，3.28 英尺或1米） |
N9910X-709 | 稳相电缆（ 3.5 mm（阴头）至 3.5 mm（阴头），26.5 GHz，3.28 英尺或1米） |
N9910X-714 | 稳相电缆（ 2.4 mm（阴头）至 2.4 mm（阴头），50GHz，3.28 英尺或 1 米） |
N9910X-715 | 稳相电缆（ 2.4 mm（阴头）至 2.4 mm（阴头），50GHz，3.28 英尺或 1 米） |
校准套件 | |
N9910X-800 | 3 合 1 OSL 校准套件（直流至 6 GHz， N 型（阳头） 50 Ω） |
85514A | 4 合 1 OSLT 校准套件（直流至 9GHz， N 型（阳头） 50 Ω） |
85515A | 4 合 1 OSLT 校准套件（直流至 9GHz， N 型（阴头） 50 Ω） |
85518A | 4 合 1 OSLT 校准套件（直流至 18GHz，N 型（阳头） 50 Ω） |
85519A | 4 合 1 OSLT 校准套件（直流至 18GHz，N 型（阴头） 50 Ω） |
85520A | 4 合 1 OSLT 校准套件（直流至 26.5 GHz， 3.5 mm（阳头） 50 Ω） |
85521A | 4 合 1 OSLT 校准套件（直流至 26.5 GHz， 3.5 mm（阴头） 50 Ω） |
85092C | 电子校准件（ ECal），300 kHz 至 9 GHz， N 型，50 Ω，2端口 |
N4690C | 电子校准件（ ECal），300 kHz 至 18 GHz，N 型，50 Ω，2端口 |
N4691B | 电子校准件（ ECal），300kHz 至 26.5 GHz，3.5mm，50 Ω，2端口 |
N4693A | 电子校准件（ ECal），10MHz 至 50GHz，2.4mm，50 Ω，2端口 |
85032E | 机械校准套件，直流至 6 GHz，N型 |
85032F | 机械校准套件，直流至 9 GHz，N型 |
85054D | 机械校准套件，直流至 18 GHz，N型 |
85033E | 机械校准套件，直流至 9 GHz，3.5mm |
85052E | 机械校准套件，直流至 26.5GHz，3.5mm |
85056A | 机械校准套件，直流至 50 GHz，2.4 mm |
天线 | |
N9910X-820 | 定向天线（多频段 800 MHz 至 2.5 GHz、 10 dBi、 N 型（阴头）） |
N9910X-821 | 拉杆天线（ 70 MHz 至 1 GHz， 10 dBi， BNC（阳头）） |
N9910X-822 | 天线、定向、对数周期、 600 MHz 至 9 GHz、 N 型（阴头） |
N9910X-823 | 天线、蜂窝窄带、 824 至 869 MHz、 N 型（阴头） |
N9910X-824 | 天线、蜂窝窄带、 PCS 1850 至 1990 MHz、 N 型（阴头） |
N9910X-825 | 天线、 GPS、有源、 SMA（阳头） |
适配器 | |
11901B | 2.4 mm (f) to 3.5 mm (f), DC to 26.5 GHz |
11903B | 2.4 mm (f) to 3.5 mm (f), DC to 26.5 GHz |
85130C | 3.5 mm至 N 型 测试端口适配器套件 |
85130F | 2.4 mm至 3.5 mm测试端口适配器套件 |
85130G | 2.4mm至2.4mm测试端口适配器套件 |
