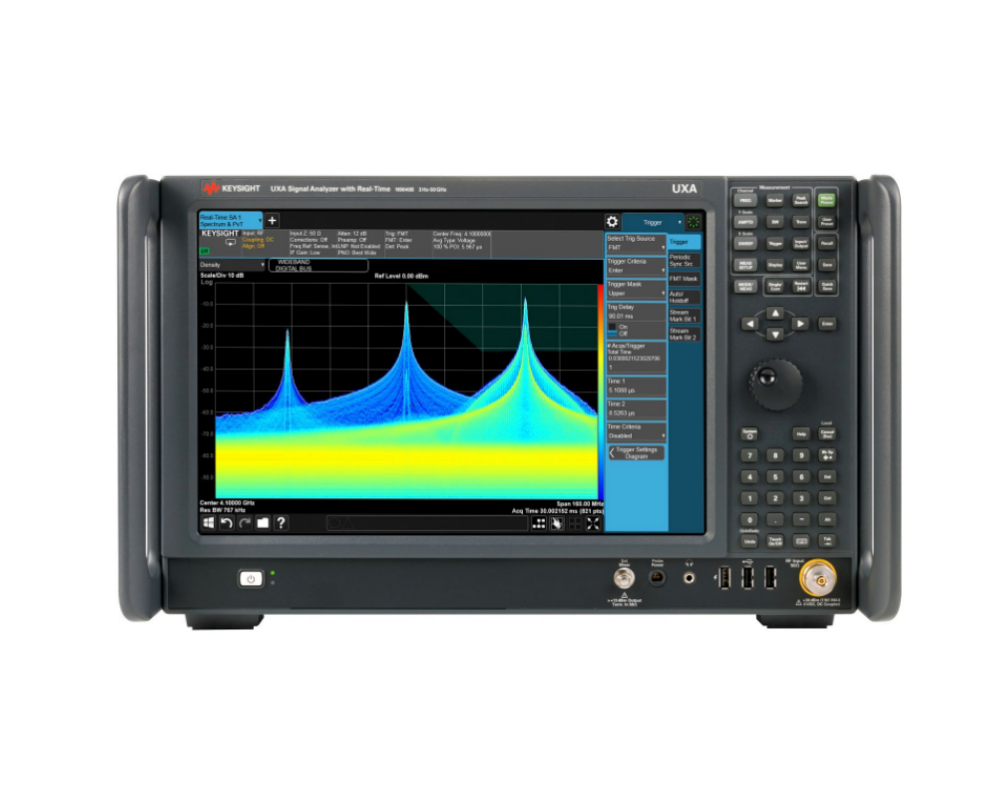

是德(KEYSIGH) N9040B UXA信号分析仪
-
型号：N9040B UXA信号分析仪
品牌：是德(KEYSIGH)
了解设计的真实性能
我们的 UXA 信号分析仪性能十分出色，让您能够表征当今特别具有挑战性的信号，包括 5G、802.11ax/ay、卫星、雷达、电子战等应用中的快速跳频、宽带和瞬态信号。 优良的相位噪声性能和宽广的无杂散动态范围，让您可以深入了解设计纯度。
l 以更宽广（高达 1 GHz）、更深入的视角洞察挑战性十足的信号
l 超低的相位噪声以及在 510 MHz 带宽上高达 78 dBc 的无杂散动态范围，让您能够准确测量设计的频谱纯度
l 利用是德科技智能混频器，可将射频输入频率扩展至高达 110 GHz；利用第三方解决方案，更是可以扩展至 THz 范围
l 通过无间隙的实时频谱分析，能够捕获间歇性信号
l DANL 路径噪声更低，有助于捕获电平更低的杂散信号
l 14.1 英寸显示屏可显示更多信息，助您进一步完善自身设计
N9040B UXA 信号分析仪的卓越性能让您能够表征当今较具挑战性的信号，包括5G、802 .11ax /ay、卫星等应用中的快速跳频、宽带和瞬态信号。通过优异的相位噪声性能和宽广的无杂散动态范围，您可以全面了解您的设计纯度。
Keysight N9040B UXA 信号分析仪 主要特性和功能
l 通过为测量较具挑战性的信号提供更宽广（高达 1 GHz）、更深入的视野，查看设计的真实性能
l 利用出色的相位噪声性能、78 dBc 无杂散动态范围和 510 MHz 带宽，您可以更好地测量设计的频谱纯度
l 通过是德科技智能混频器可将射频输入频率扩展到 110 GHz，使用其他厂商的混频器可扩展到 THz 级
l 全频段实时频谱分析能够捕获间歇性信号
l 改进的显示平均噪声电平（DANL）低噪声路径有助于捕获更低电平杂散信号
Keysight N9040B UXA 信号分析仪 技术指标
| 频率 | 3 Hz 至 50 GHz |
|---|---|
| 频率选件 | 8.4, 13.6, 26.5, 44, 50 GHz, Mixers to 1.1 THz |
| 最大分析带宽 | 1 GHz |
| 带宽选件 | 25 standard, 40, 255, 510 MHz, 1 GHz |
| 最大实时带宽 | 510 MHz |
| 实时带宽选件 | 255, 510 MHz |
| 1 GHz 时的 DANL | -174 dBm |
| 1 GHz 时，10 kHz 频偏处的相位噪声 | -136 dBc/Hz |
| 1 GHz 时，30 kHz 频偏处的相位噪声 | -136 dBc/Hz |
| 1 GHz 时，1 MHz 频偏处的相位噪声 | -146 dBc/Hz |
| 总体幅度精度 | ±0.16 dB |
| 三阶截获（TOI），1 GHz 时 | +22 dBm |
| 1 GHz 时的最大三阶动态范围 | 119 dB |
| 应用??通用 |
|
| 应用??蜂窝 |
|
| 应用??无线连通性 |
|
| 应用??数字视频 | 无 |
| 性能水平 | ◆◆◆◆◆◆ |
| 标准衰减器衰减范围 | 70 dB |
| 标准衰减器步进 | 2 dB |
| 100% 截获概率的最短信号持续时间 | 3.51 ?s |
| 信掩比 > 60 dB 时的可检测信号持续时间 | 3.33 ns |
| 无杂散动态范围 | 78 dBc |
| 多域带宽 | 255 MHz |
| 显示视图 |
|
| 触发 |
|
| 使用频率模板触发的应用软件 |
|
| 2 GHz 时的 DANL，不配备前置放大器 | -155 dBm/Hz |
| 10 GHz 时的 DANL，不配备前置放大器 | -156 dBm/Hz |
| 可用应用 | 是 |
| 台式 | 是 |
| Real-Time Data Streaming | 是 |
