是德(KEYSIGH) N9000B CXA 信号分析仪
-
型号：N9000B CXA 信号分析仪)
品牌：是德(KEYSIGH)
利用直观且经济高效的信号分析仪进行设计、测试和教学
工程的内涵就是将各种创意有机地联系起来，并解决遇到的问题。 CXA 信号分析仪具有出色的实际性能，它是一款出类拔萃、经济高效的基本信号表征工具。 它的功能十分强大，为一般用途和教育行业的用户执行测试奠定了坚实的基础。 无论您是希望快速验证成品的质量，还是演示实验教程，它都能帮助您快速获得答案。
l 利用 9 kHz 至 26.5 GHz 的宽阔频率范围、以及高达 25 MHz 的分析带宽，可以查看更多信号
l 为手动和自动制造测试系统添加可靠的信号分析功能
l 能够执行杂散搜索和失真分析等基本测量
l 使用可选的内置跟踪发生器，可以执行激励响应测量
l 结合使用 X 系列测量应用软件，增添更多重要功能
l 在您的射频和微波教育实验室中使用培训套件，通过实践来加深对理论知识的理解
N9000B CXA 信号分析仪 主要特性和功能
l 利用信号分析工具，应对基本的信号表征
l 借助可选的内置跟踪发生器，可以执行经济高效的激励响应测量
l X 系列测量应用软件添加重要功能
l 可以在研发和微波教育实验室中与培训套件结合使用，通过实践加深对理论知识的理解
N9000B CXA 信号分析仪 技术指标
| 频率 | 9 kHz 至 26.5 GHz |
|---|---|
| 频率选件 | 3, 7.5, 13.6, 26.5 GHz |
| 最大分析带宽 | 25 MHz |
| 带宽选件 | 10 MHz（标配），25 MHz |
| 最大实时带宽 | 无 |
| 实时带宽选件 | 无 |
| 1 GHz 时的 DANL | -163 dBm |
| 1 GHz 时，10 kHz 频偏处的相位噪声 | -110 dBc/Hz |
| 1 GHz 时，30 kHz 频偏处的相位噪声 | 无 |
| 1 GHz 时，1 MHz 频偏处的相位噪声 | -130 dBc/Hz |
| 总体幅度精度 | ±0.5 dB |
| 三阶截获（TOI），1 GHz 时 | +17 dBm |
| 1 GHz 时的最大三阶动态范围 | 111 dB |
| 应用??通用 |
|
| 应用??蜂窝 |
|
| 应用??无线连通性 |
|
| 应用??数字视频 | 无 |
| 性能水平 | ◆◆◇◇◇◇ |
| 标准衰减器衰减范围 | 50 dB |
| 标准衰减器步进 | 10 dB |
| 100% 截获概率的最短信号持续时间 | 无 |
| 信掩比 > 60 dB 时的可检测信号持续时间 | 无 |
| 无杂散动态范围 | 无 |
| 多域带宽 | 无 |
| 显示视图 | 无 |
| 触发 |
|
| 使用频率模板触发的应用软件 | 无 |
| 2 GHz 时的 DANL，不配备前置放大器 | 无 |
| 10 GHz 时的 DANL，不配备前置放大器 | -142 dBm/Hz |
| 可用应用 | 是 |
| 台式 | 是 |
各种频率范围可供选择：
N9000B-503 9 kHz至3 GHz
N9000B-507 9 kHz 至 7.5 GHz
N9000B-526 9 kHz 至 26.5 GHz
N9000B-513 9 kHz 至 13.6 GHz
扩展性能选件：
N9000B-FSA 2dB步进衰减器
N9000B-EDP 增强的测量显示包
N9000B-PFR 增强的频率参考
无线个域、局域、广域网通信标准制式信号快速准确解调，图形化界面，与X系列所有的信号分析仪代码兼容
| 软件 | 应用 |
|---|---|
| W9063EM0E | 配有多点触控用户界面、适用于 UXA 的模拟解调测量应用软件 |
| W9054EM0E | 脉冲测量应用, 多点触控用户界面 |
| W9068EM0E | 相位噪声应用软件，多点触控用户界面 |
| W9069EM0E | 噪声系数测量应用软件，多点触控用户界面 |
| N6171A | MATLAB 软件 |

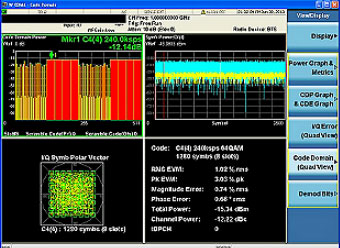

| W9073EM0E | W-CDMA/HSPA/HSPA+ 测量应用, 多点触控用户界面 |
| W9077EM0E | WLAN 802.11a/b/g/j/p/n/ac/af/ah 测量应用, 多点触控用户界面 |

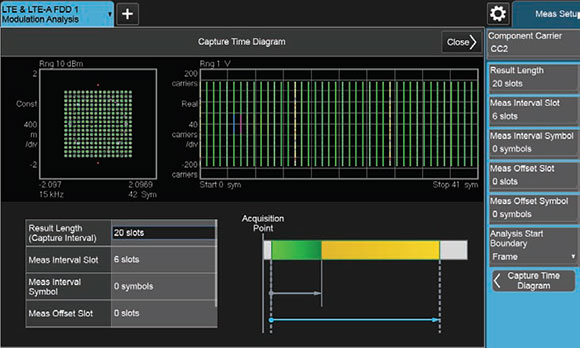

| W9080EM0E | LTE/LTE-Advanced FDD 测量应用, 多点触控用户界面 |
| W9082EM0E | LTE / LTE-Advanced TDD 测量应用, 多点触控用户界面 |
| W9084EM0E | 短距离通信测量应用, 多点触控用户界面 |
| W9081EM0E | 蓝牙测量应用, 多点触控用户界面 |
