CX3300系列器件电流波形分析仪是一款卓越的分析仪，可帮助所有电子工程师精确测量此前未曾观察到的宽带低电平电流波形。

当评测或调试低功率器件时，大多数测试工程师均会使用一套类似的仪器：电源、万用表、示波器、频谱分析仪、 网络分析仪、函数发生器等。使用这些仪器进行的测量大多基于“电压波形测量”。不过，对降低功耗的需求增加，导致需要进行越来越多的高精度电流波形测量和电压波形测量，以便精确评测低电平电流和功耗。 为了降低产品功耗，您需要了解电流消耗发生在何时、何处以及消耗的精确数量。

CX3300 系列器件电流波形分析仪可以观察此前无法测量或检测的宽带低电平电流波形。主机拥有 2 个或 4 个通道来接收来自电流传感器的信号，并利用最高 1 GSa/s 的采样率和 14 位或 16 位的动态范围对信号进行 数字化采样。

三种类型的电流传感器可探测从 100 pA 级 至高达 10 A 的宽范围动态电流，带宽最高达 200 MHz。为了向被 测器件（DUT）提供恰当连接，我们设计了六种可拆卸式传感器探头，它们可用于三种电流传感器中的其中两种。

所捕获的波形可在 WGXA 14.1 英寸多点触控液晶显示屏上显示。CX3300 系列还可通过将无源探头接口适配 器连接到测量通道来测量动态电压波形，以便也能计算和显示功耗波形。

CX3300 系列还拥有实用的分析功能，例如功耗与电流自动测评器、功率测量向导、FFT 分析仪和统计分析功 能，这些将会加快测量数据的分析，且无需使用外部分析工具。

利用这种功能强大的新型分析仪，您可通过测量此前不可测量或无法检测的宽带低电平电流波形来完成降低 功率和电流消耗的关键任务。

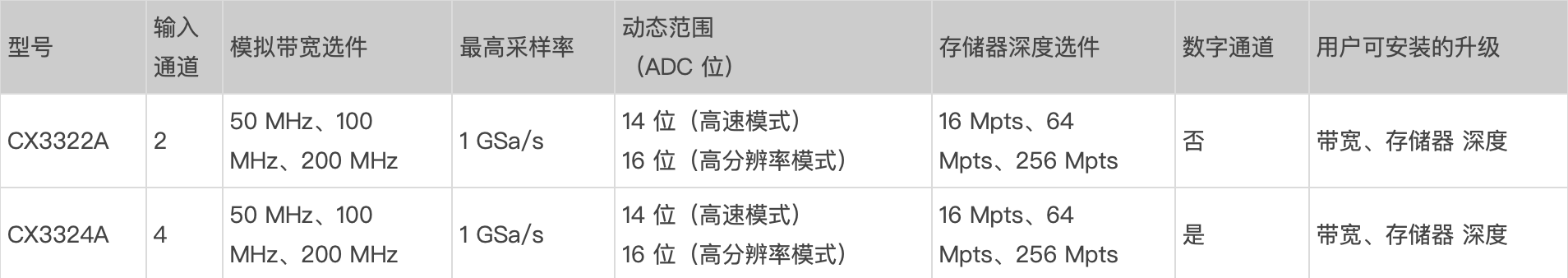

CX3300系列器件电流波形分析仪 主机主要特征

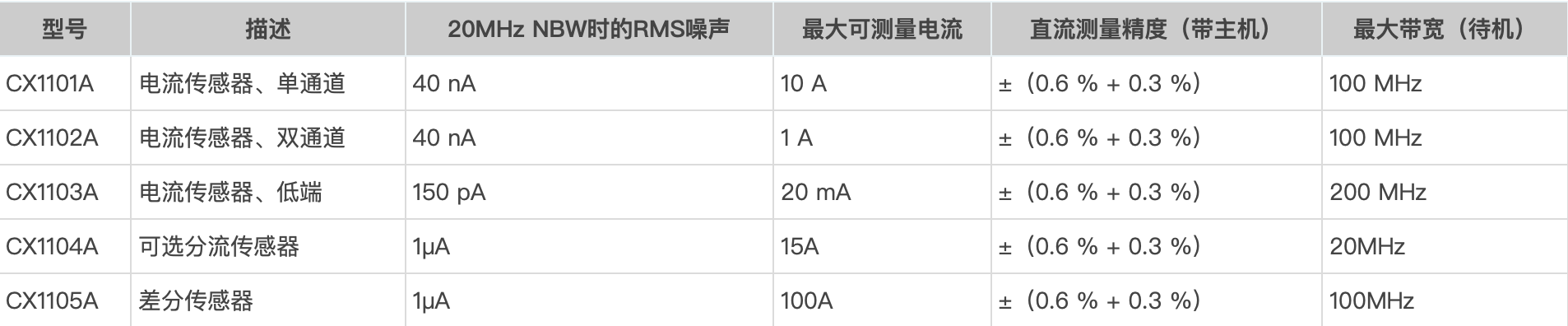

电流传感器的主要特征
